Компания DJI Innovations 21 марта 2022 года представила новинку и удобный комплект современного оборудования, которое включает в себя:
- обновленную усовершенствованную портативную версию дронов Matrice 30(T), которые адаптированы к любым погодным условиям;
- новую обновленную док-станцию DJI Dock;
- FlightHub2 — это облачная платформа второго поколения для управления дроном.
Это комплексное решение позволяет повысить эффективность работы человека в сложных погодных условиях, в труднодоступной местности, опасных ситуациях. Комплект оборудования позволит эффективно проводить работы в таких сферах деятельности, как поисково-спасательные операции, устранение пожаров, осмотр важных объектов (ЛЭП, гидростанции, трубопроводов, и т. п.), контроль за правопорядком, при этом портативность и доступность сочетаются с функциональностью и высоким уровнем точности.
Оглавление
Особенности комплексного решения
К главным особенностям продукта относятся:
- Дрон имеет обновленный дизайн, основой которого служили M300RTK и M30
- БЛА имеет компактную конструкцию из карбона, которая оперативно разбирается/собирается
- Вес дрона составляет 3,77 кг
- Максимальная высота полета 7 км над уровнем моря
- Цифровая технология передачи видеопотока DJI O3 Enterprise (OcuSync Enterprise)
- Максимальное расстояние FPV удаления равно 15 км
- Качество видеопотока 1080P
- Алгоритм шифрования данных AES-256
- Спутниковые системы: GPS + GLONASS + BeiDou + Galileo
- Позиционирование в онлайн-режиме (RTK)
- Оборудование способно распознавать препятствия с 6-ти сторон

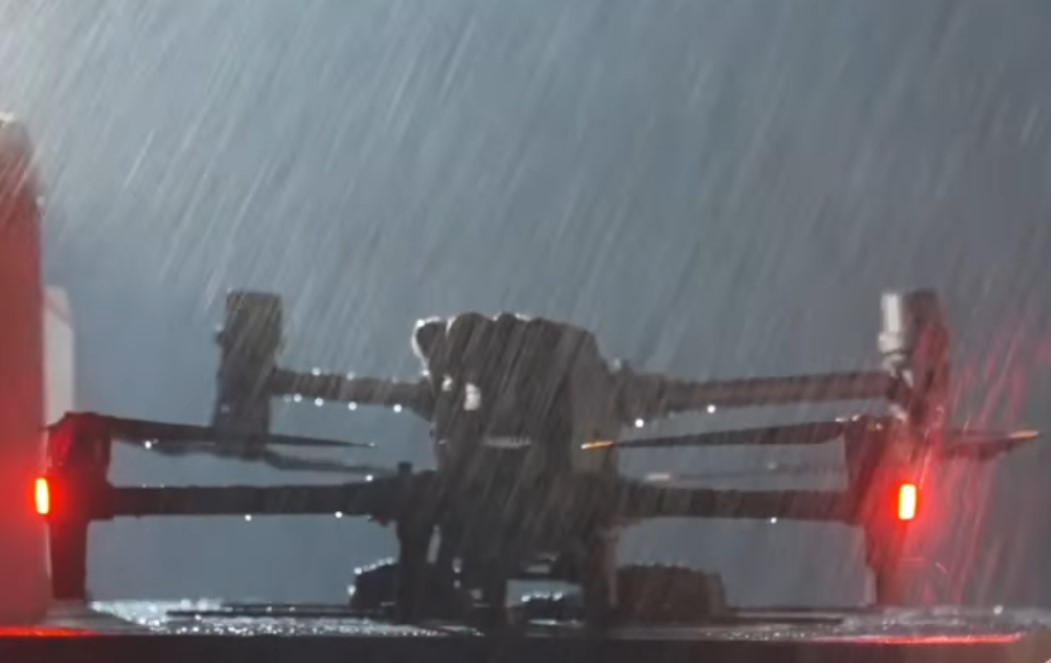

- Степень защиты дрона IP55
- Работа прибора от двух АКБ, ёмкостью по 5880 мАч
- Увеличенное время полёта БЛА до 41 мин
- Возможна горячая замена АКБ
- Оборудование исправно работает в диапазоне от -20°C до 50°C
- Скорость полёта дрона до 82,8 км/ч
- Ветроустойчивость 15 м/с, дрон работает исправно при ветре до этой отметки
- Многофункциональная усовершенствованная камера M30 (в версии Matrice 30) сочетающая в себе 3 матрицы: широкоугольную камеру, zoom-камеру и лазерную рулетку
- Новая компактная камера M30Т (в версии Matrice 30T) имеющая 4 матрицы: широкоугольная камера, zoom-камера, лазерная рулетка и тепловизор
- Высокоточная навигация, полётная телеметрия
- Усовершенствованный режим для фотосъёмки в темноте Smart Low-Light Photo
- Возможность управления прибором с 2-х пультов, за счет наличия функции Advanced Dual Operator
- Приемник сигнала ADS-B (DJI AirSense)
- Отображение всех основных сенсоров
- Усовершенствованный пульт управления DJI RC Plus
- Возможность управления со станции D-RTK 2
- Обновленное приложение для мобильных устройств DJI Pilot 2
- Современный веб-центр контроля и управления оборудованием DJI FlightHub 2
- Усовершенствованная док-станция DJI Dock (для серии M30(T) Dock version)
- Поддержка Mobile SDK, Payload SDK, Cloud API
- Сигнальные огни на борту БЛА

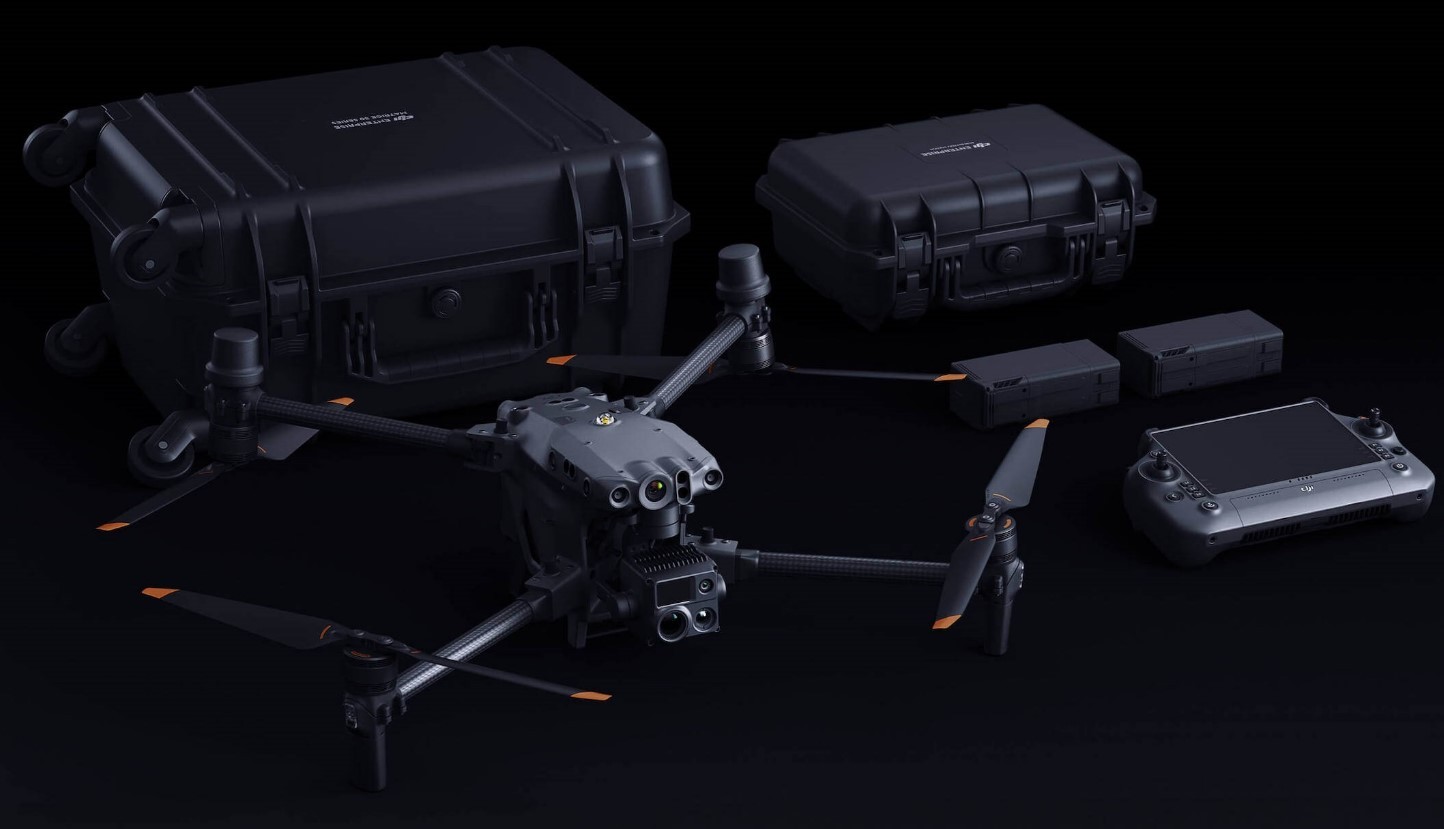

Варианты комплектаций
- DJI M30 Package (Включает: Дрон/2 × АКБ/Зарядная станция/Пульт DJI RC Plus/ПО DJI Pilot/ПО DJI FlightHub 2 (c 3-месячной подпиской)/Годовой страховой пакет DJI Care Enterprise)
- DJI M30T Package (Комплект состоит из: Дрон/2 × АКБ/Зарядная станция/Пульт DJI RC Plus/ПО DJI Pilot/ПО DJI FlightHub 2 (c 3-месячной подпиской)/Годовой страховой пакет DJI Care Enterprise)
- DJI Dock + M30 Dock version (Комплект представлен: Док-станция + Дрон M30)
- DJI Dock + M30T Dock version (Включает оборудование: Док-станция + Дрон M30T)
Следует отметить, что DJI Dock совместима только с БЛА серии M30 Dock и M30T Dock, дроны серии M30 не смогут работать на ее основе. Обязательно нужно это учитывать перед приобретением комплекта.
Описание специфики оборудования
Характеристика | Описание |
Размеры (в разложенном состоянии включая пропеллеры) | 470 × 585 × 215 мм (Д×Ш×В) |
Размеры (в сложенном состоянии) | 365 × 215 × 195 мм (Д×Ш×В) |
Диагональный размер рамы | 668 мм |
Вес (включая АКБ) | 3 770 ± 10 г |
Макс. взлётный вес | 4 000 г |
Диапазон раб. частот | 2.4000 — 2.4835 ГГц; 5.725 — 5.850 ГГц |
Мощность передатчика (EIRP) | 2.4 ГГц: < 1 995 мВт (FCC); < 100 мВт (CE/SRRC/MIC) 5.8 ГГц: < 1 995 мВт (FCC/SRRC); < 25 мВт (CE) |
Точность зависания (в безветренную или ветреную погоду) | По вертикали: ±0.1 м (сенсорная система включена); ±0.5 м (режим N с GPS); ±0.1 м (RTK) По горизонтали: ±0.3 м (сенсорная система включена); ±1.5 м (режим N с GPS); ±0.1 м (RTK) |
Точность RTK позиционирования (фиксированный RTK вкл.) | 1 см + 1 ppm (по горизонтали) |
Макс. угловая скорость | Pitch: 150°/с.; Yaw: 100°/с. |
Максимальный угол наклона | 35° (если N-режим и фронтальная сенсорная система переднего обзора включены то: 25°) |
Макс. скорость подъёма/спуска | 21.6 км/ч, 18 км/ч |
Макс. спуска по наклонной | 25 км/ч |
Макс. скорость горизонтального полёта | 83 км/ч |
Макс. потолок над уровнем моря | 5 000 м (с пропеллером 1671) 7 000 м (с пропеллером 1676) |
Макс. ветроустойчивость | 15 м/с 12 м/с при взлёте и посадке |
Макс. время полёта в режиме зависания | 36 мин |
Макс. время полёта | 41 мин |
Модель моторов | 3511 |
Модель пропеллеров | 1671 стандартный комплект (входит в комплектацию) |
Класс защиты | IP55 |
GNSS | GPS/Galileo/BeiDou/ГЛОНАСС (ГЛОНАСС поддерживается только при включенном RTK модуле) |
Диапазон раб. температур | от -20° до 50°C |

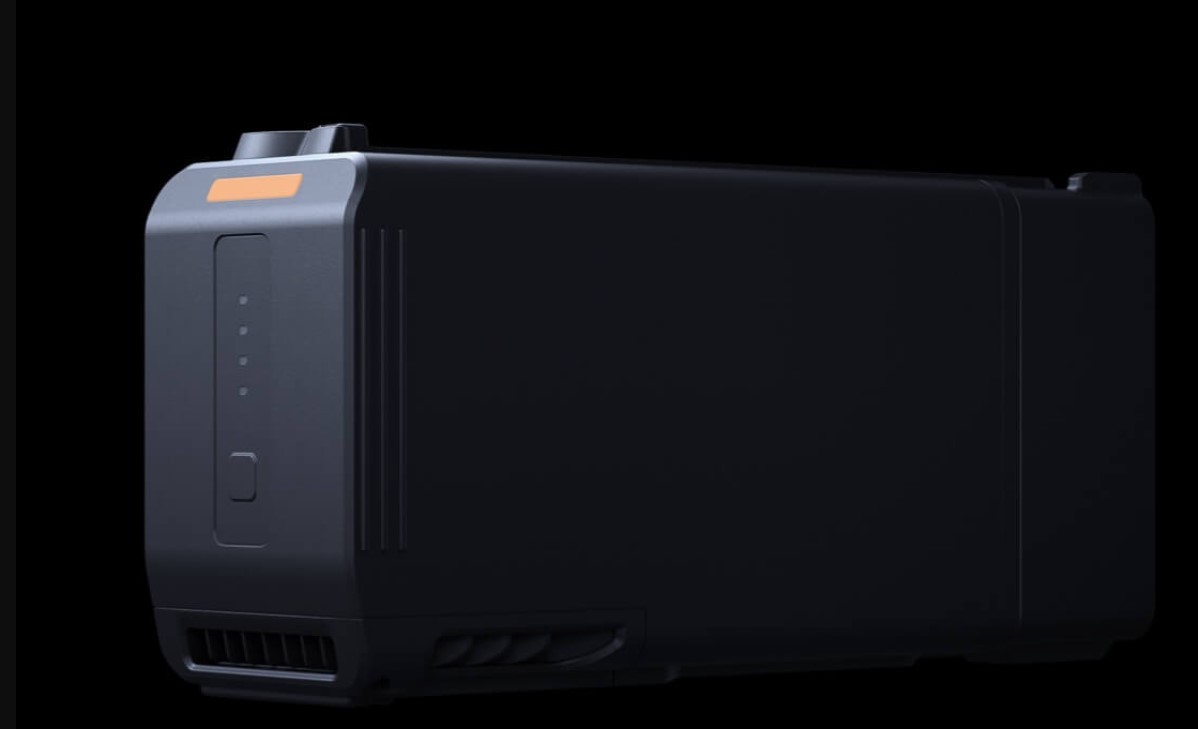

2. Интеллектуальная АКБ TB30
| Характеристика | Описание |
| Ёмкость | 5880 мАч |
| Напряжение | 26.1В |
| Тип АКБ | LiPo 6S |
| Мощность | 131.6 Втч |
| Вес нетто | около 685 г |
| Диапазон раб. температур | от -20° до 50°C |
3. Подвес
Характеристика | Описание |
Диапазон угловой вибрации | ±0.01° |
Контролируемый диапазон | Pan: ±90° |
Мех. диапазон | Pan: ±105° Tilt: -135° до +60° |
4. Zoom Camera
Характеристика | Описание |
Матрица | 1/2-дюймовая CMOS, Эффективные пиксели: 48Mлн |
Объектив | Фокусное расстояние: 21–75 мм (эквивалент: 113 – 405 мм) |
5. Широкоугольная камера
Характеристика | Описание |
Матрица | 1/2-дюймовая CMOS, Эффективные пиксели: 12Mлн |
Объектив | Угол обзора: 84° |
6. Термальная камера
Характеристика | Описание |
Тепловизор | неохлаждаемый микроболометр Vox |
Объектив | Угол обзора: 64° Фокусное расстояние: 9.1 мм (эквивалент: 40 мм) |
Точность инфракрасного измерения температуры | ±2°C или ±2% (при использовании большего значения) |
7. Лазерный модуль
Характеристика | Описание |
Длина волны | 905 нм |
Макс. мощность лазера | 3.5 мВт |
Ширина одиночного импульса | 6 нс |
Точность измерения | ± (0.2 м + D × 0.15 %); где D — расстояние до вертикальной поверхности |
Диапазон измерения | 3 — 1200 м (вертикальная поверхность 0.5 × 12 м с коэффициентом отражения 20 %) |
8. FPV камера
Характеристика | Описание |
Разрешение | 1920 × 1080 |
DFOV | 161° |
Частота кадров | 30 кадр/с |
9. Система визуализации
Характеристика | Описание |
Диапазон обнаружения препятствий | Вперёд: 0.6-38 м Вверх/вниз/назад/по сторонам: 0.5–33 м |
FOV | 65° (Г), 50° (В) |
Рабочая среда | Поверхности с чёткой текстурой и достаточным освещением (> 15 люкс) |
10. ИК система
Характеристика | Описание |
Диапазон обнаружения препятствий | от 0.1 до 10 м |
FOV | 30° |
Раб. среда | Большие, рассеянные и отражающие препятствия (коэффициент отражения >10%) |
11. Вспомогательные огни
Характеристика | Описание |
Эффективное расстояние освещение | 5 м |
Тип освещения | 60 Гц, сплошное свечение |
12. Аппаратура управления
Характеристика | Описание |
Встроенный дисплей | 7.02-дюймовый сенсорный ЖК-экран с разрешением 1920 × 1200 пикселей и яркостью 1200 кд/м2 |
Встроенная АКБ | Тип: литий-ионный (6500 мАч при 7.2В) |
Внешняя АКБ (интеллектуальная батарея WB37) | Ёмкость: 4920 мАч |
Время работы | Внутренняя батарея: прибл. 3 часа 18 минут |
Класс защиты | IP 54 |
GNSS | GPS/Galileo/BeiDou |
Диапазон раб. температур | от -20° до 50° C |
13. DJI O3 Enterprise
Характеристика | Описание |
Раб. диапазон частот | 2.4000–2.4835 ГГц, 5.725–5.850 ГГц |
Максимальное расстояние передачи (беспрепятственное, без помех) | 2.4000–2.4835 ГГц: 15 км (FCC); 8 км (CE/SRRC/MIC) |
Максимальное расстояние передачи (с помехами) | Сильные помехи (в городской черте, ограниченная прямая видимость, много конкурирующих сигналов): 1.5 – 3 км (FCC/CE/SRRC/MIC) |
Слабые помехи (открытая местность, широкая видимость, мало конкурирующих сигналов) | 9–15 км (FCC); 6-8 км (CE/SRRC/MIC) |
Мощность передатчика | 2.4 ГГц: <1995 мВт (FCC); <100 мВт(CE/SRRC/MIC) |
Протокол Wi-Fi | Wi-Fi 6 |
Диапазон раб. частот Wi-Fi | 2.4000-2.4835 ГГц; 5.150-5.250 ГГц; 5.725-5.850 ГГц |
Мощность передатчика Wi-Fi | 2.4 ГГц: <398 мВт (FCC); <100 мВт (CE/ SRRC/MIC) |
14. Bluetooth
Характеристика | Описание |
Протокол | Bluetooth 5.1 |
Диапазон раб. частот | 2.4000-2.4835 ГГц |
Мощность передатчика | <10 мВт |

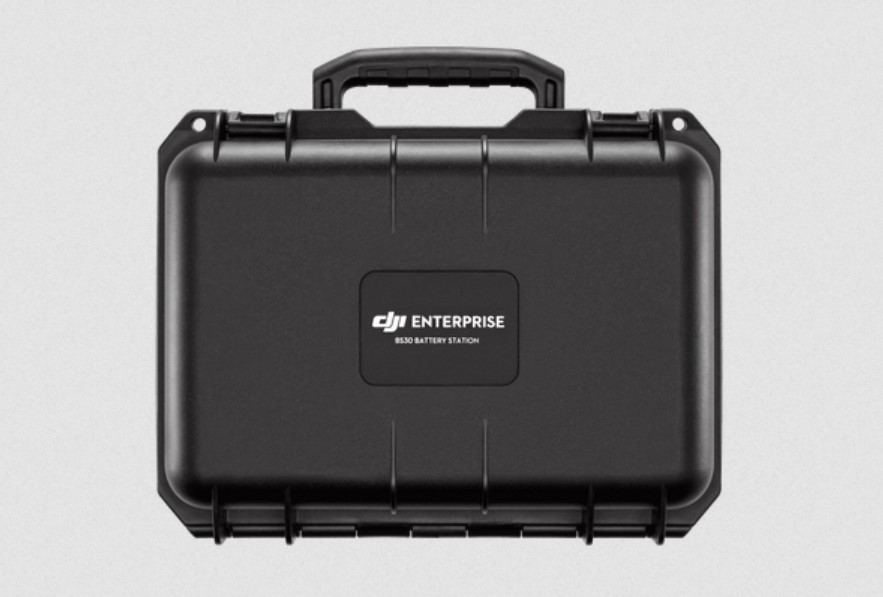

15. Интеллектуальная зарядная станция BS30
Характеристика | Описание |
Размеры | 353 × 267 × 148 мм |
Вес нетто | 3.95 кг |
Поддерживаемый тип АКБ | TB30 Intelligent Flight Battery |
Вход. напряжение | 100–240В переменного тока, 50/60Гц |
Выход. напряжение | Порт батареи TB30: 26.1В, 8.9А (поддерживается до двух выходов одновременно) |
Выход. мощность | 525 Вт |
USB-C порт | Макс. выходная мощность 65 Вт |
USB порт | Макс. выходная мощность 10 Вт (5В, 2А) |
Потребляемая мощность (когда АКБ не заряжается) | < 8 Вт |
Выходная мощность (при прогреве батареи) | около 30 Вт |
Диапазон раб. температур | от -20° до 40°C |
Класс защиты | IP55 (при правильно закрытой крышке) |
Время зарядки | прибл. 30 мин (зарядка двух аккумуляторов TB30 от 20% до 90%) |
Особенности защиты | 1. Защита от обратного потока |
16. Другие харакреристики
Характеристика | Описание |
Примечания | 1. Частоты 5.8 и 5.1 ГГц запрещены в некоторых странах. В некоторых странах частота 5.1 ГГц разрешена только для использования в помещениях. |
Описание ключевых особенностей дронов серии DJI Matrice 30(T)

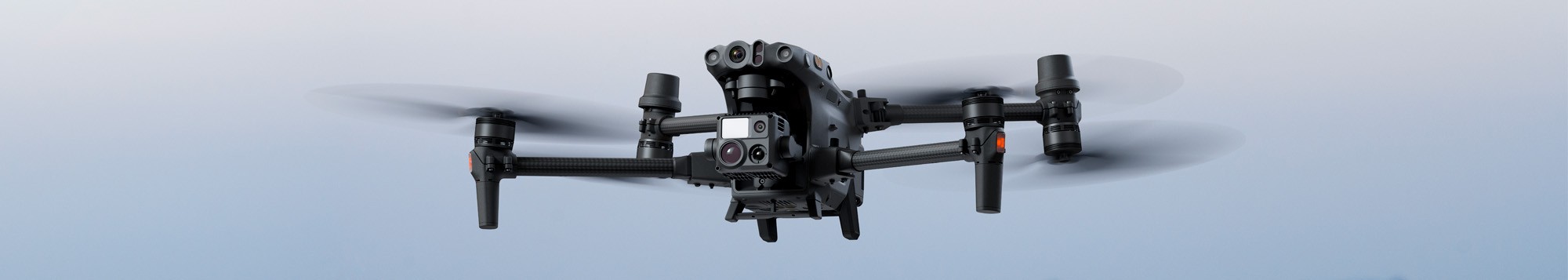

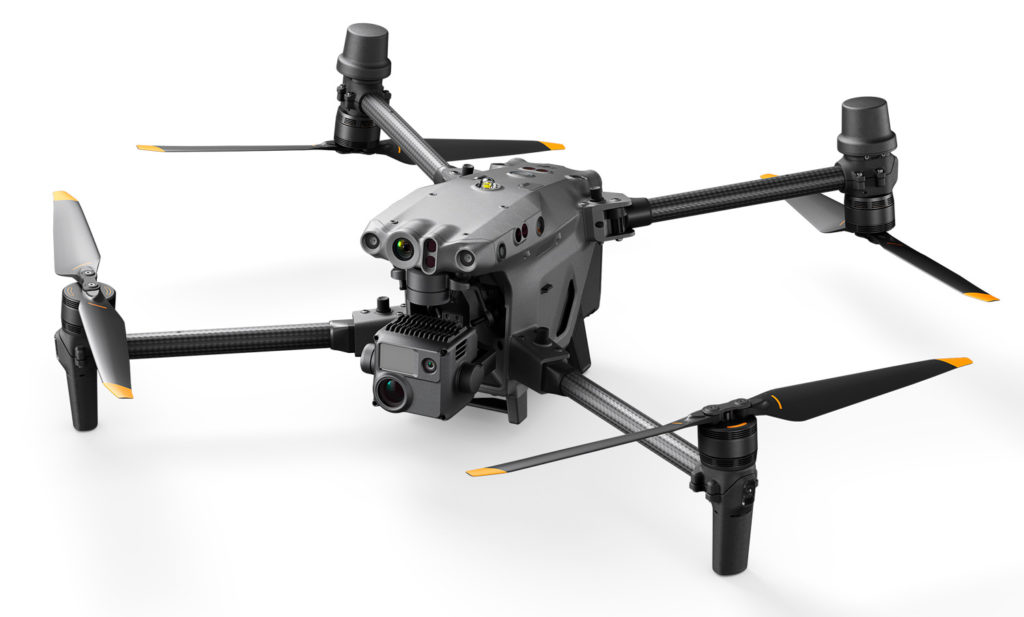

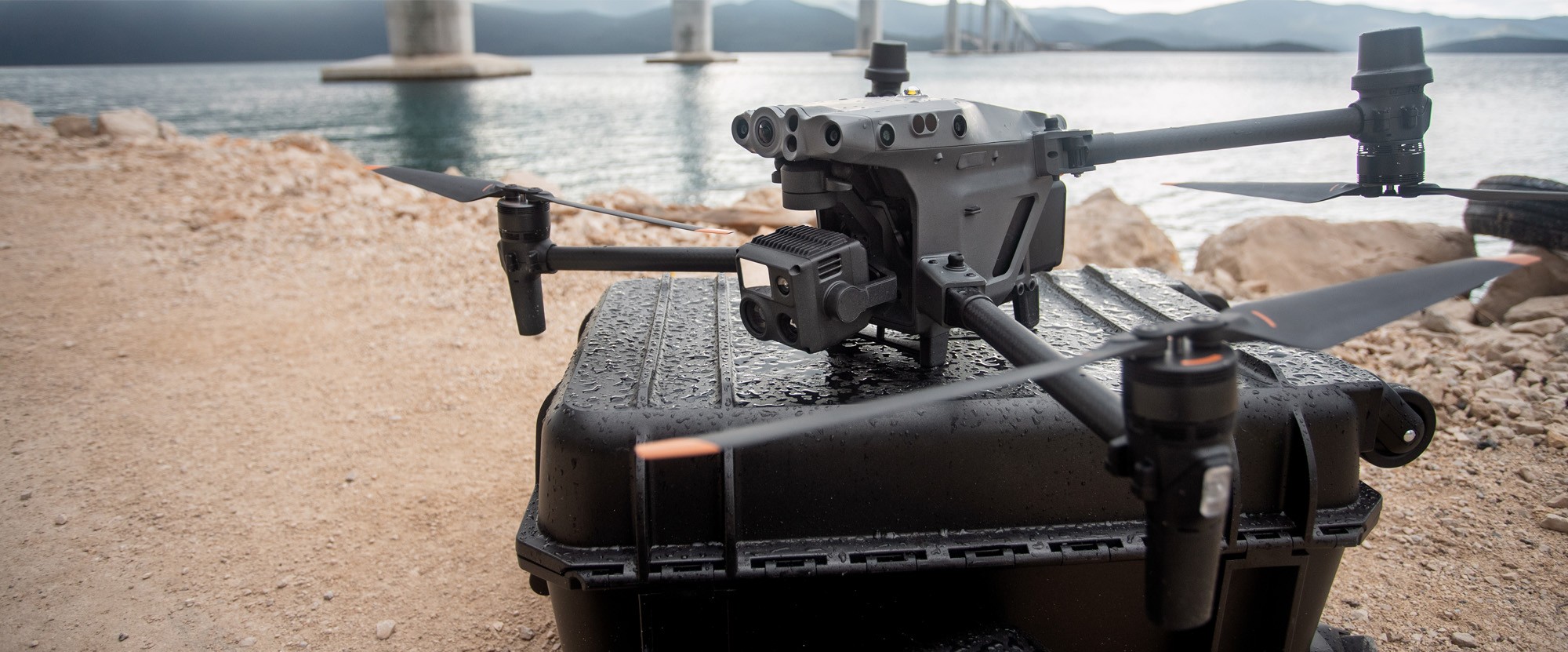

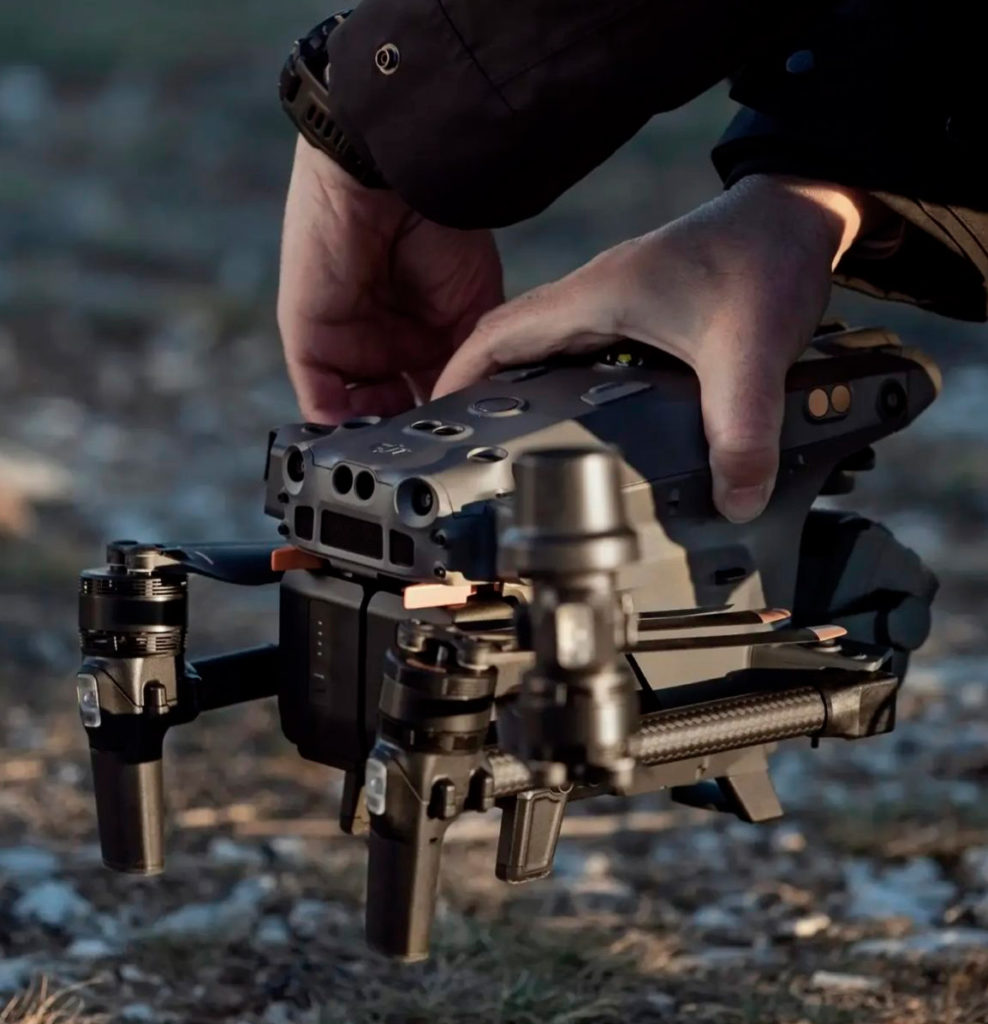

Дрон
Дрон представляет собой легкую, надежную, быстро раскладывающуюся конструкцию, простата и оперативность применения которой позволяет использовать ее в разных сферах.
Обновленная серия Matrice 30 идеально подходит для коммерческого применения, может успешно применяться в таких сферах деятельности как контроль правового порядка, поисковые и спасательные работы, тушение пожаров, инспектирование и контроль ЛЭП, гидроэлектростанций, трубопроводов, скважин и т. п.
Разработчики DJI в данной модели совместили и улучшили возможности кинематографического дрона Mavic 3 и популярного Matrice 300 RTK, но новая серия Matrice 30 ни в коем случае не является заменой уникального дрона M300RTK, а лишь дополняет его.
Особенности БЛА Matrice 30(Т)
- портативность, легкость, компактность — это уникальная серия коммерческих дронов, период от начала развертывания до начала запуска всего около 1 минуты;
- портативность, легкость, компактность — это уникальная серия коммерческих дронов, период от начала развертывания до начала запуска всего около 1 минуты;
- портативность, легкость, компактность — это уникальная серия коммерческих дронов, период от начала развертывания до начала запуска всего около 1 минуты;
- дубли основных сенсорных систем — это обеспечивает максимальную безопасность работы;
- обновленная система видеопередачи DJI OcuSync 3 Enterprise – это повышает качество передачи потока в улучшенном качестве FHD;

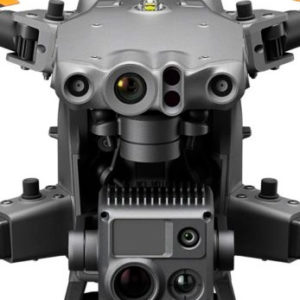

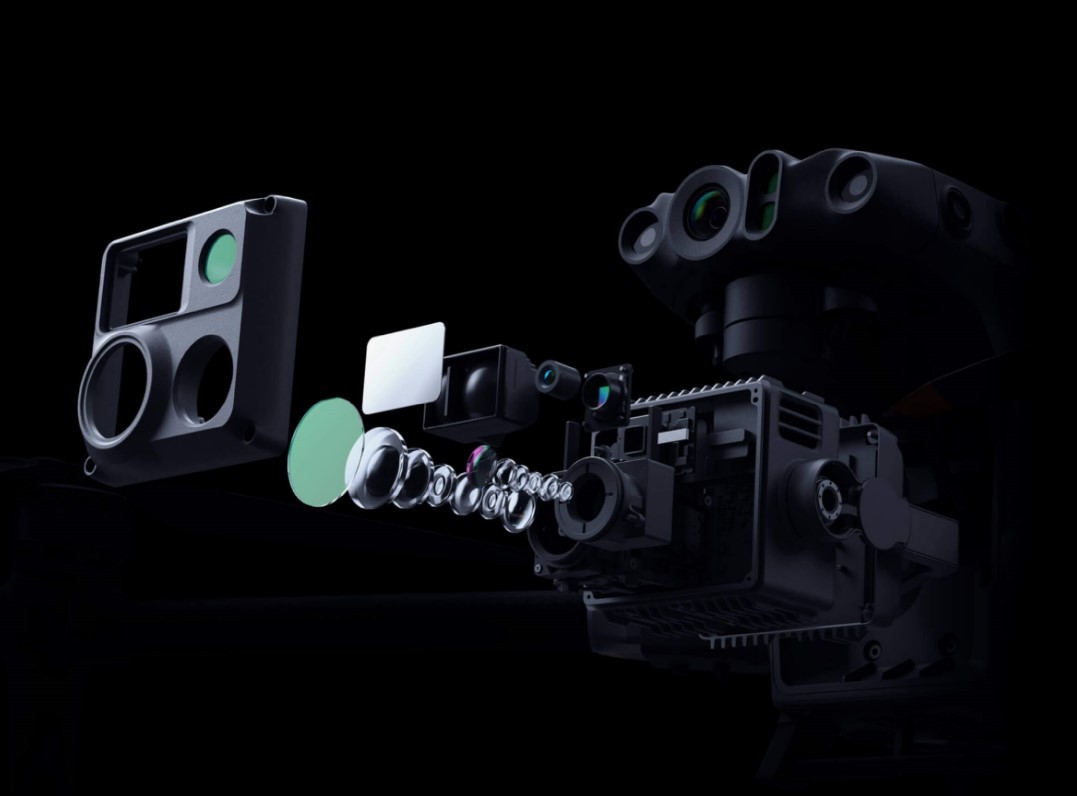

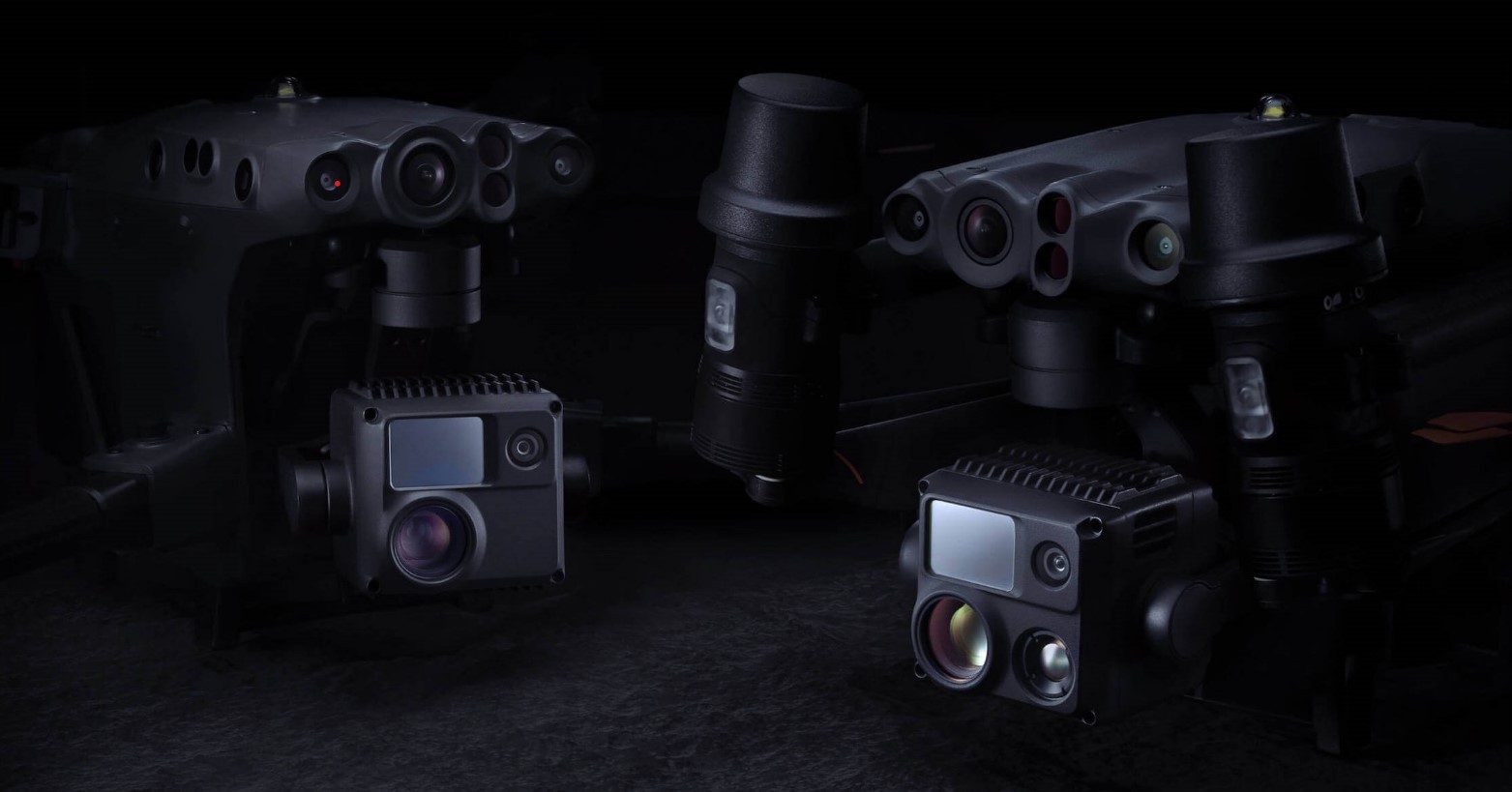

- многофункциональная компактная система камер — в БЛА серии Matrice 30 установлена доработанная и уменьшенная система камер от известного M300RTK, вес которой с 828 грамм был уменьшен до 320 гр, дроны серии Matrice 30 устанавливаются 2 варианта видеокамер: DJI М30 — широкоугольная камера на 12 Мп, лазерная рулетка с диапазоном 3-1200метров, 48-мегапиксельная zoom-камера, а в дронах DJI М30(Т) — тот же комплект и еще оснащен тепловизором с фокусным расстоянием 40мм;

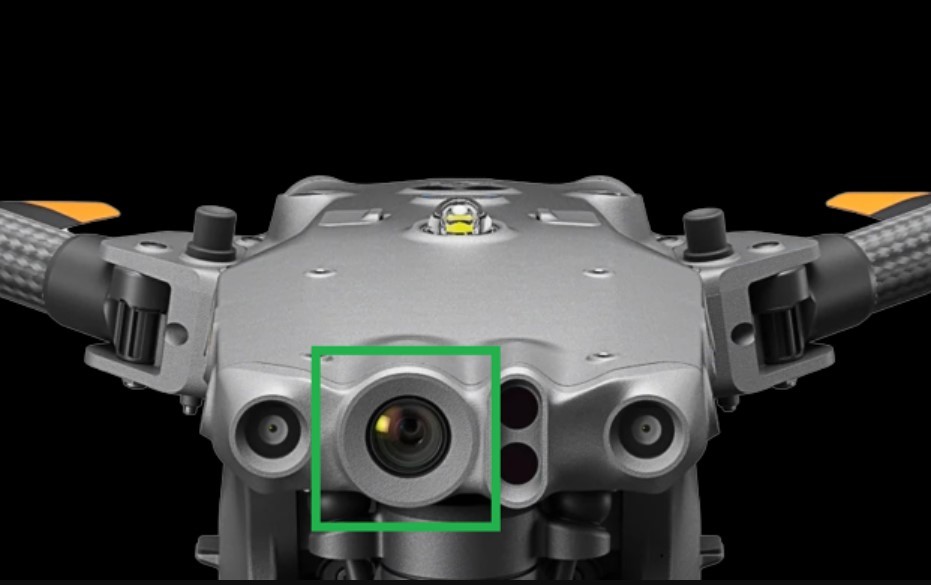

- FPV-камера — это устройство, позволяющее эффективно управлять дроном в условиях плохой освещенности;
- режим Smart Low-Light Photo — обеспечивает четкие и насыщенные фото даже в условиях темноты;
- 200-кратный zoom — существенно расширяет возможности камеры;
- инфракрасный модуль;
- лазерная рулетка — дальномер с лазерным лучом позволяет распознавать координаты предмета до 1,2 км;
- усовершенствованная интеллектуальная батарея TB30 Intelligent Flight Battary – устройство оснащено несколькими вариантами зарядки, одновременно можно заряжать 4 пары батареи ТВ30, при этом 1 пара заряжается за полчаса с 20 до 90%.
- надежность работы — дрон оснащен системой визуализации окружающего пространства на 360 градусов за счет оптических и ToF сенсоров, которые находятся на всех 6-ти сторонах аппарата, а ADS-B приемник предупредит о воздушном судне в зоне пилотирования;

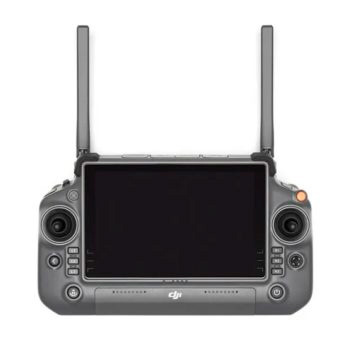

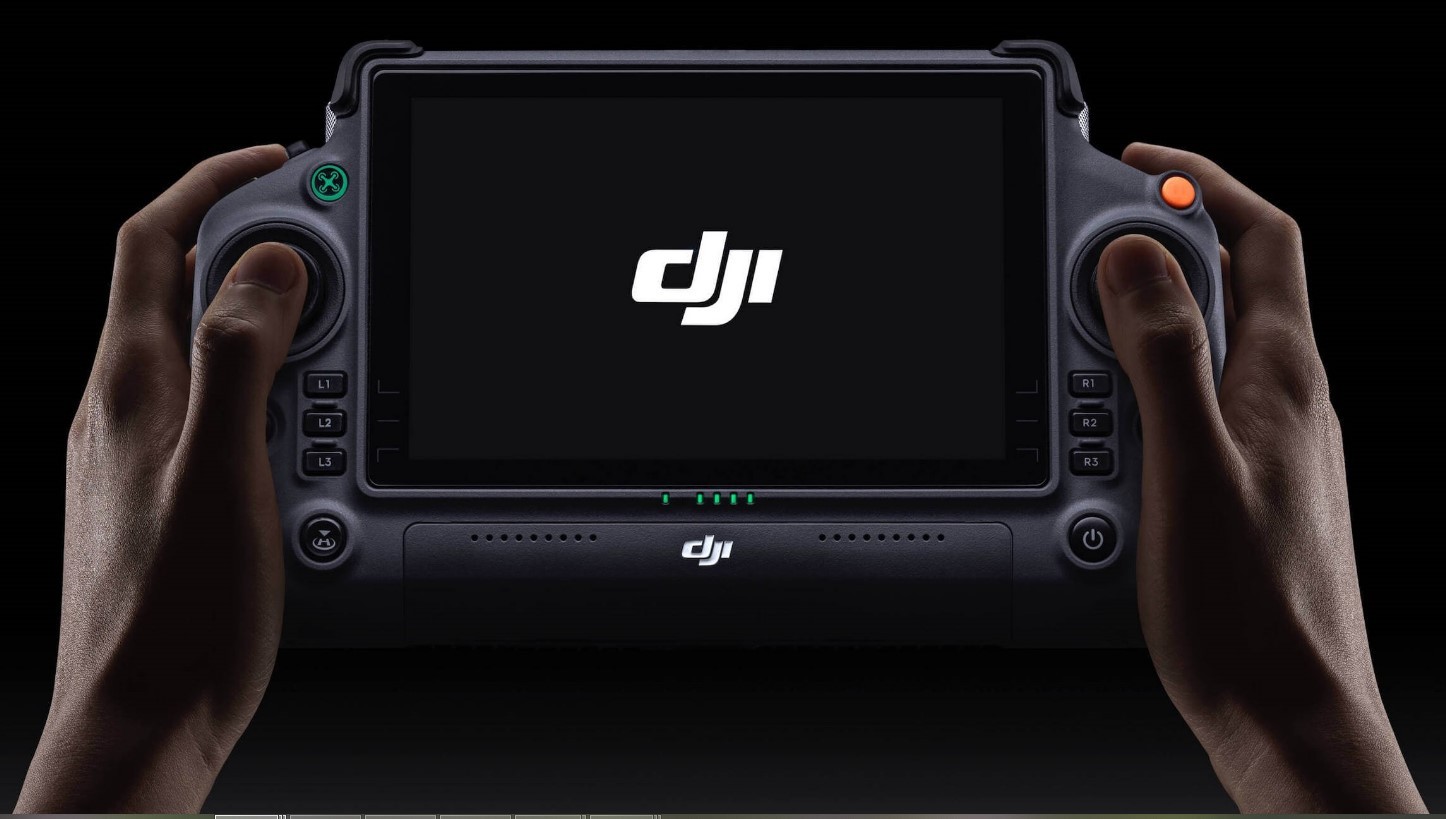

Пульт управления DJI RC Plus
- широкоформатный дисплей 7 дюймов;
- яркость дисплея 1200 кд/м2;
- уровень защиты от пыли и воды IP54
- всепогодность, оборудование исправно работает в диапазоне от -20°C до 50°C;
- внутренняя АКБ с возможностью беспрерывной работы 3 часа 18 мин;

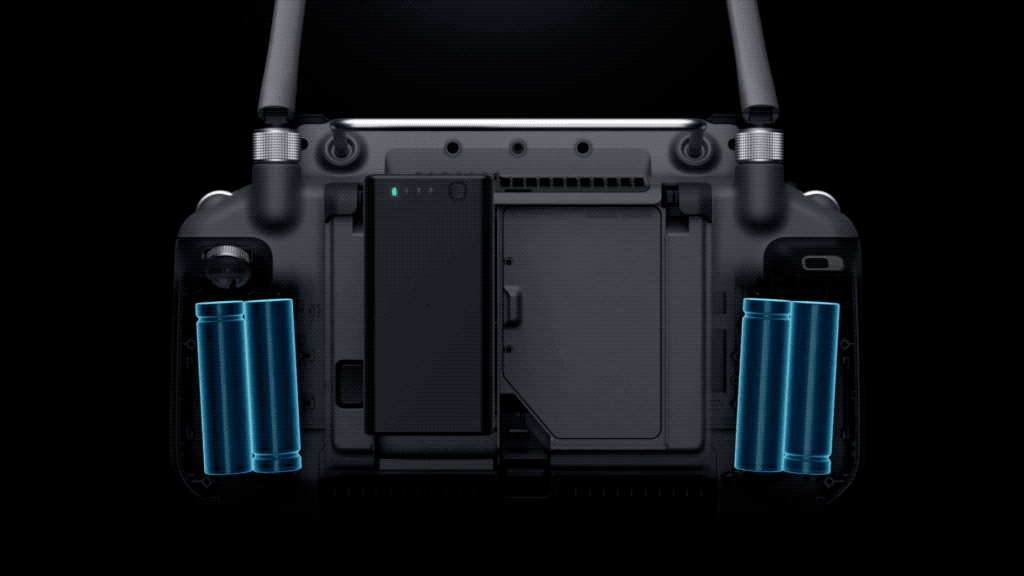

- внешняя АКБ может быть заменена с помощью горячей замены;
- комплект из 4 высокоэффективных антенн;
- передача данных с помощью DJI OcuSync 3 Enterprise.

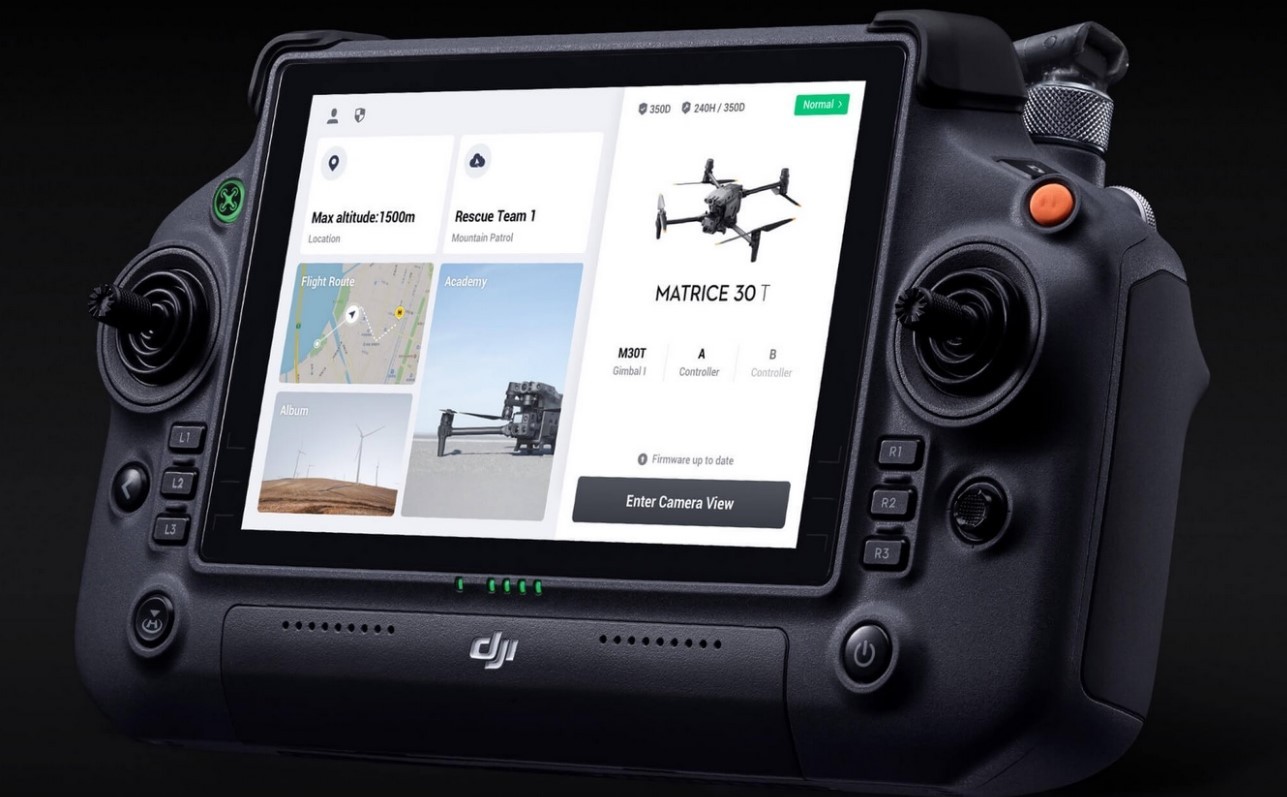

Мобильное приложение DJI Pilot 2
- усовершенствованный интерфейс — функциональность на более высоком уровне, что обеспечило более высокую эффективность и связь с дроном;
- удобство и простота использования — эргономичное оформление DJI Pilot 2 совместимо с DJI RC Plus, кнопки настройки и управления находятся в интуитивной досягаемости;
- чек-лист перед полетом — эта функция была доработана и усовершенствована, все данные о готовности дрона к полету, часть ключевых настроек открываются на одном экране;
- навигационный экран — интерфейс отображает точку взлета, координаты, расположение препятствий;
- системные оповещения.

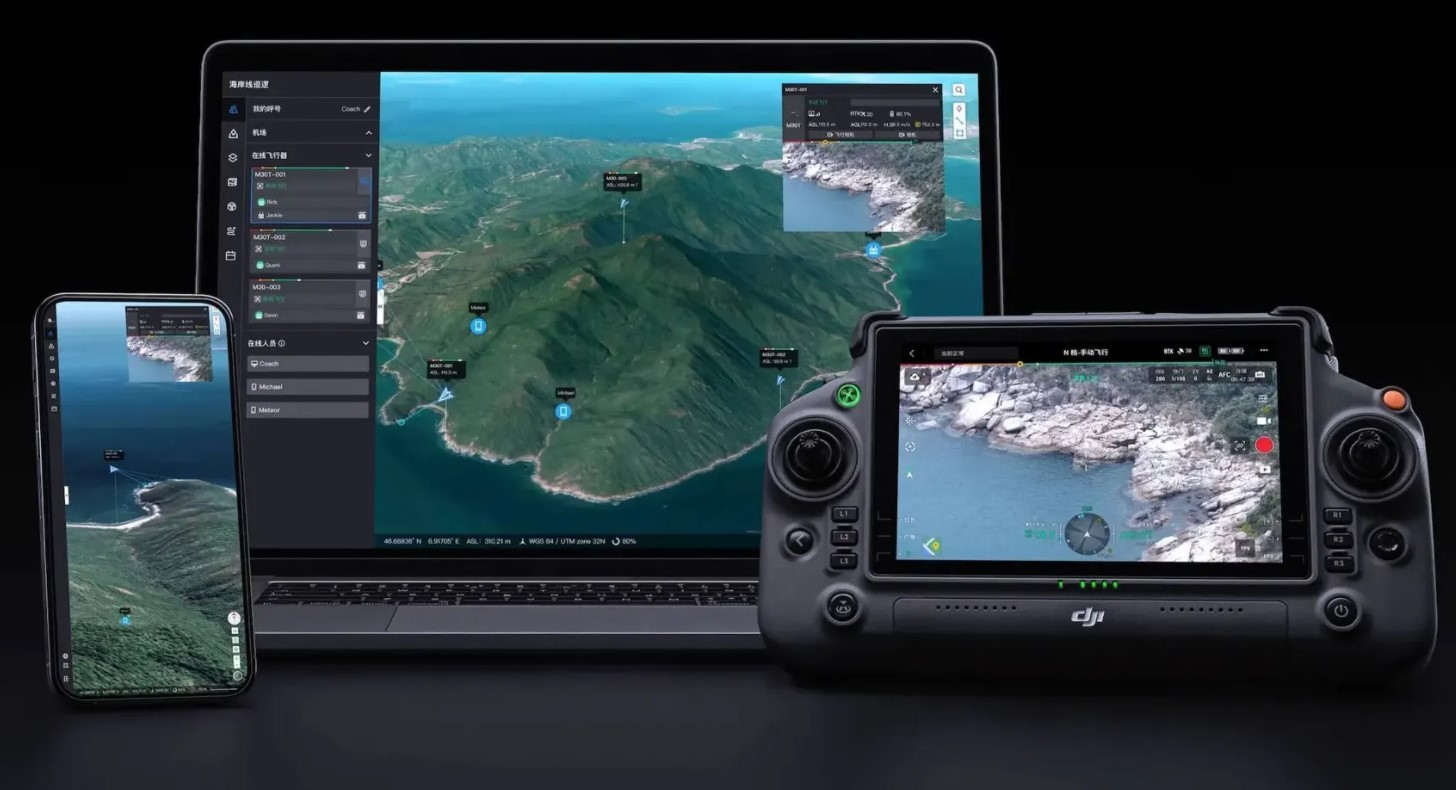

Облачная платформа FlightHub2
Второе поколение облачной платформы FlightHub2 необходимо для комплексного управления экосистемой DJI. FlightHub2 позволяет одновременно просматривать информацию, координировать работу 4 дронов одновременно в режиме онлайн.
- 2.5D карта для быстрого ознакомления с местностью, что позволяет синхронизировать данные о ландшафте в одно касание, увидеть обзор местности;
- прямая трансляция информации с высоким разрешением, небольшой задержкой дает возможность быть в курсе событий нескольким командам, которые одновременно могут быть подключены к одному или нескольким БЛА;
- возможность выбора конкретного объекта для более детального его изучения, при этом онлайн-сообщения будут видны всем задействованным командам, что поможет более правильно распределить ресурсы и задачи;
- синхронизация общения пользователей, доступ к информации в режиме онлайн всех участников процесса, доступны данные о местонахождении команд, БЛА, данные о миссии и многое другое;
- управление и составление плана полета возможно благодаря FlightHub2, после планирования полета его можно синхронизировать с мобильным приложением DJI Pilot 2;
- инспектирование полета — после обновления до Live Mission Recording гарантирует эффективный и удобный интерфейс для использования, с помощью которого оперативно можно ставить новые задачи, отмечать необходимые объекты, повышать эффективность миссии.
Обращаем внимание!
- Заявленное время 41 минута было выполнено при полете со скоростью 36км/ч в безветренную погоду. Фактическая продолжительность полета может изменяться и зависит от условий ландшафта, погоды, режима полета.
- Заявленная ветроустойчивость 15 м/с возможна только при полете, при взлете и посадке ветроустойчивость равна 12м/с.
- Заявленная высота полета 7 км возможна только при дооснащении дрона пропеллерами 1676 типа, при этом полет проходил в зоне без помех.
- Тепловизор показывает данные с точностью ±2°C или ±2%.
- Стандартные дроны серии М30 не могут быть обновлены и не совместимы с DJI Dock, в связи с тем, что БЛА серии DJI Matrice 30(Т) имеют дополнительный модуль зарядки.
- Интеллектуальная батарея TB30 в течение 1 года может быть заряжена до 400 циклов.

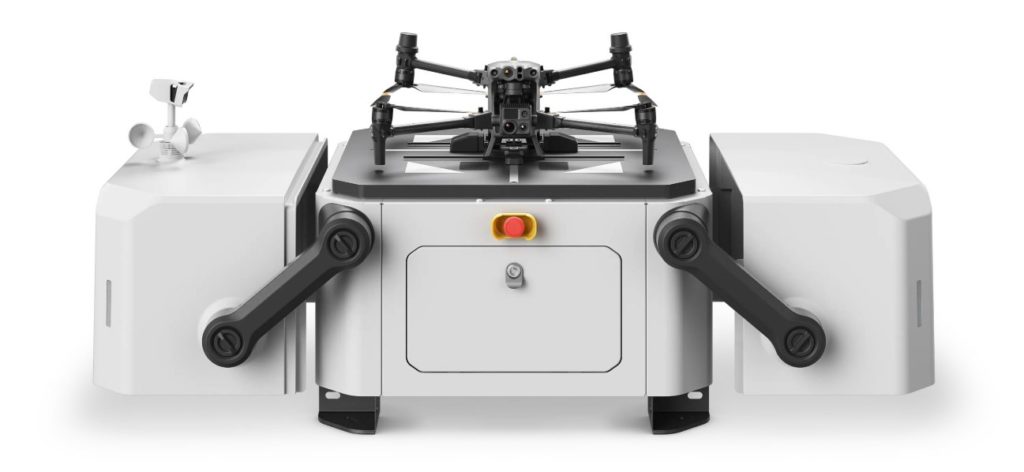

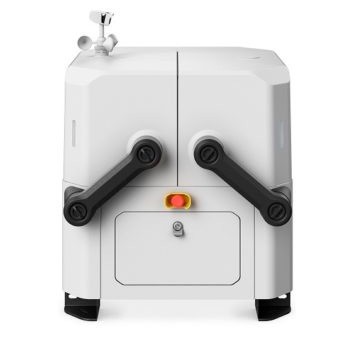

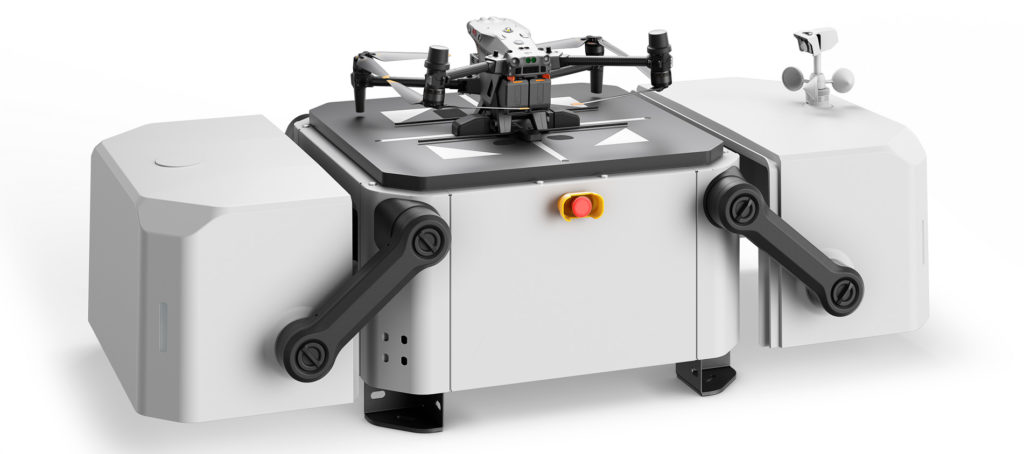

Док-станция DJI Dock
- вес 99 кг;
- компактность, размер 1м2;
- простота, легкость установки;
- ветроустойчивость 15 м/с;
- высокий уровень защиты от влаги и пыли IP55;
- выполняет работу при -35° до 50°C;
- может работать в автоматическом режиме;
- радиус работы до 7 км;
- 4G, облачное управление;
- оперативная зарядка, не более получаса с 10 до 90%;
- Open Edge Computing;
- совместима с облачной платформой FlightHub2;
- резервная АКБ встроена в док-станцию (работа до 6 часов);
- для наблюдения имеется широкоугольная камера;
- контроллер температур, метеостанция, антенна;
- ТО 1 раз в 6 месяцев.
- M30 Dock Version (БЛА серии M30 Dock Version)
- M30T Dock Version (БЛА серии M30T Dock Version)
Спецификация
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Наименование | DJI Dock |
| Общий вес | 90 кг |
| Размеры | В открытом состоянии (без метеостанции): 1 675 × 895 × 530 мм (Д×Ш×В) В закрытом состоянии (без метеостанции): 1 675 × 895 × 530 мм (Д×Ш×В) |
| Входное напряжение | 100 — 240В переменного тока, 47-63 Гц |
| Макс. входная мощность | 1500 Вт |
| Диапазон раб. температур | 35℃ до 50℃ |
| Класс защиты | IP55 |
| Кол/во размещаемых дронов | 1 |
| Макс. допустимая скорость ветра при посадке/взлёте | 12 м/с |
| Макс. рабочая высота | 4 000 м |
| Макс. радиус действия | 7 000 м |
| Частота приёма спутниковой базовой RTK станции | GPS: L1 C/A, L2, L5 BeiDou2: B1l, B2l, B3l BeiDou3: B1l, B1C, B2a, B3l ГЛОНАСС: L1, L2 Галилео: E1, E5A, E5B |
| Точность позиционирования базовой RTK станции | По горизонтали: 1 см+1 ppm (среднеквадратичное значение) По вертикали: 2 см+1 ppm (RMS) |
| ЗАРЯДНЫЕ ХАРАКТЕРИСТИКИ |
Выходное напряжение | от 18 до 26.1В |
Время зарядки | 25 мин (при температуре окружающей среды 25°C и зарядке дрона от 10% до 90% |
ПЕРЕДАЧА ВИДЕОПОТОКА | |
Система видеопередачи | O3 Enterprise |
Диапазон раб. частот | 2.4000 — 2.4835ГГц |
Антенна | 4 антенны, 2T4R |
Мощность передатчика | 2.4ГГц: <1995 мВт (FCC); <100 мВт (CE/SRRC/MIC) |
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА | |
Раб. напряжение | 48В постоянного тока |
Тип кондиционера | TEC Air Conditioning |
РЕЗЕРВНАЯ АКБ | |
Ёмкость АКБ | 12 Ач |
Выходное напряжение | 24 В |
Тип АКБ | Свинцово-кислотный |
Автономность резервной АКБ | > 5 часов |
ИНТЕРНЕТ СОЕДИНЕНИЕ | |
Доступ к сети Ethernet | порт адаптивного Ethernet 10/100/1000 Мбит/с |
СЕНСОРНАЯ СИСТЕМА | |
Сенсор скорости ветра | поддерживается |
Сенсор осадков | поддерживается |
Сенсор окружающей среды | поддерживается |
Сенсор погружения в воду | поддерживается |
МОЛНИЕЗАЩИТА | |
Порт питания переменного тока | :40 кА (форма волны 8/20 мкс), соответствует требованиям уровня защиты EN/IEC 61643-11 TYPE 2 |
Порт Ethernet | 1.5 кА (волна 8/20 мкс), соответствует требованиям EN/IEC 61643-21 по уровню защиты КАТЕГОРИЯ C |
ПОДДЕРЖИВАЕМОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ | |
Приложения | DJI Pilot 2 (подключается к DJI Dock через DJI RC Plus для настройки и ввода в эксплуатацию) |
Облачная платформа | DJI FlightHub 2 |
ВОЗМОЖНОСТЬ РАСШИРЕНИЯ |
Сенсор вибрации
ВСТРОЕННАЯ КАМЕРА НАБЛЮДЕНИЯ | |
Разрешение | 1920 × 1080 |
FOV | 180° |
Вспомогательное освещение | поддерживается; вспомогательный белый свет |
Открытый протокол | DJI Cloud API |
Edge Computing | Внутренний источник питания, интерфейс передачи данных и место для установки |
Особенности док-станции DJI Dock:
- облачный мониторинг и возможность планирования миссий за счет полной совместимости док-станции с FlightHub2;
- онлайн мониторинг ситуации;
- возможность отслеживать технические характеристики док-станции и БЛА из облака;
- оперативная зарядка;
- всепогодность применения;
- защита от перенапряжения;
- большой охват территории;
- простота установки: необходима фиксация на твердой поверхности, доступ к интернету и электропитание;
- современное аппаратное обеспечение док-станции;
- может работать на любой платформе и сети.
Обращаем внимание!
- Заявленный максимум радиуса действия 7 км достигается при скорости полета 15 м/с, при отсутствии помех для полета и передачи сигнала, при ветре менее 4 м/с.
- Зарядка за полчаса возможна при температуре 25°С.
- Встроенная автономная батарея гарантирует, что БЛА успеет вернуться на станцию при отключении электроэнергии, на это есть 5 часов.
- Встроенная автономная батарея гарантирует, что БЛА успеет вернуться на станцию при отключении электроэнергии, на это есть 5 часов.
- ТО рекомендуется проводить 1 раз в 6 месяцев.
- Посадка и взлет БЛА возможна при ветре не более 12 м/с.
Конфиденциальность данных
- SD-карта с AES-шифрованием.
- Режим локальных данных (Local Data Mode).
- Функция удаления всей информации с устройства в одно касание.
- Кодирование видеопотока AES-256.
- Cloud API.
Стоимость систем
Дроны версии DJI Matrice 30 (T) уже можно приобрести во всех официальных точках DJI.
