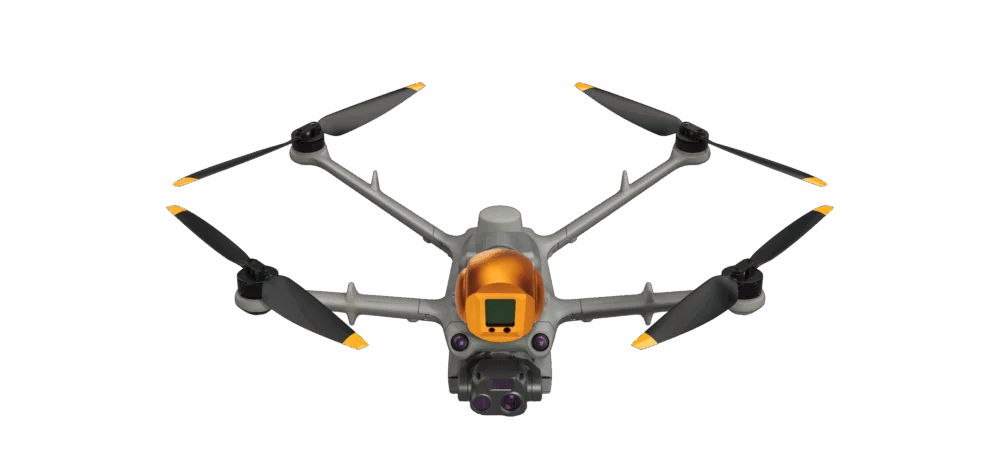

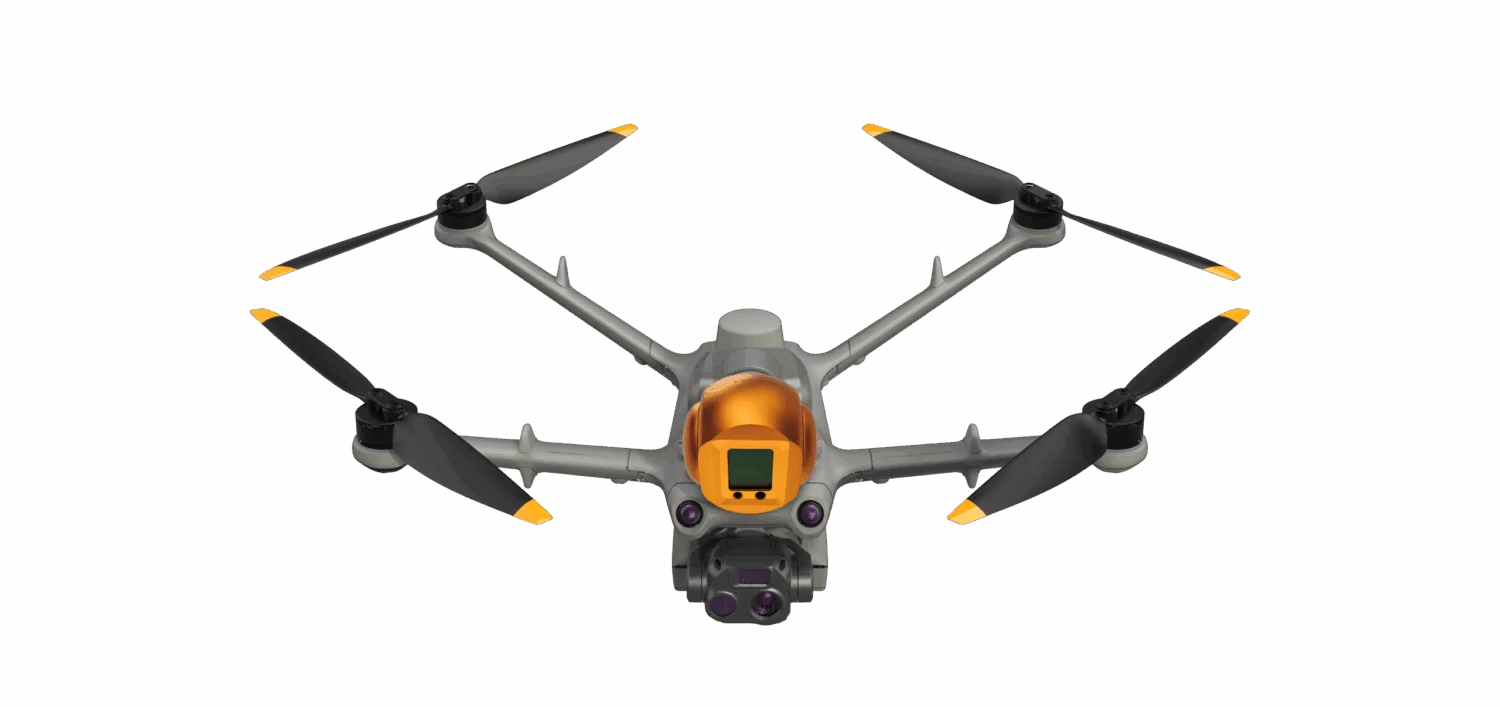

BLV BL-CH4 MINI — сверхлегкий детектор метана
Лазерный детектор метана BL-CH4 Mini — сверхлегкий газоанализатор метана (CH4) для БПЛА, созданный компанией BLV Tech на основе технологии TDLAS. Его ключевое назначение — автоматизированный поиск утечек метана на промышленных объектах, полигонах, трубопроводах и газовых сетях без присутствия человека на месте. Вес ~240 грамм, потребление энергии 3 Вт, нет необходимости в калибровке перед каждым вылетом.

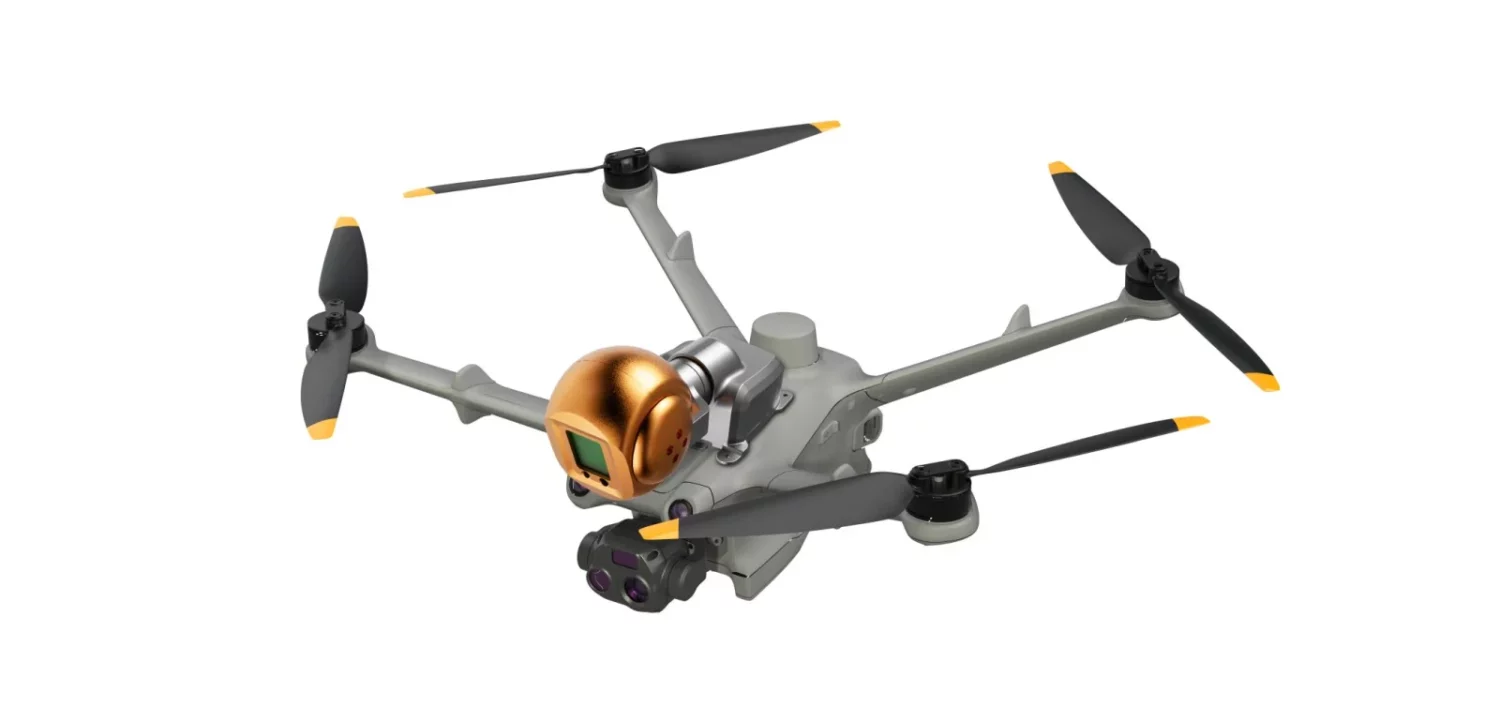

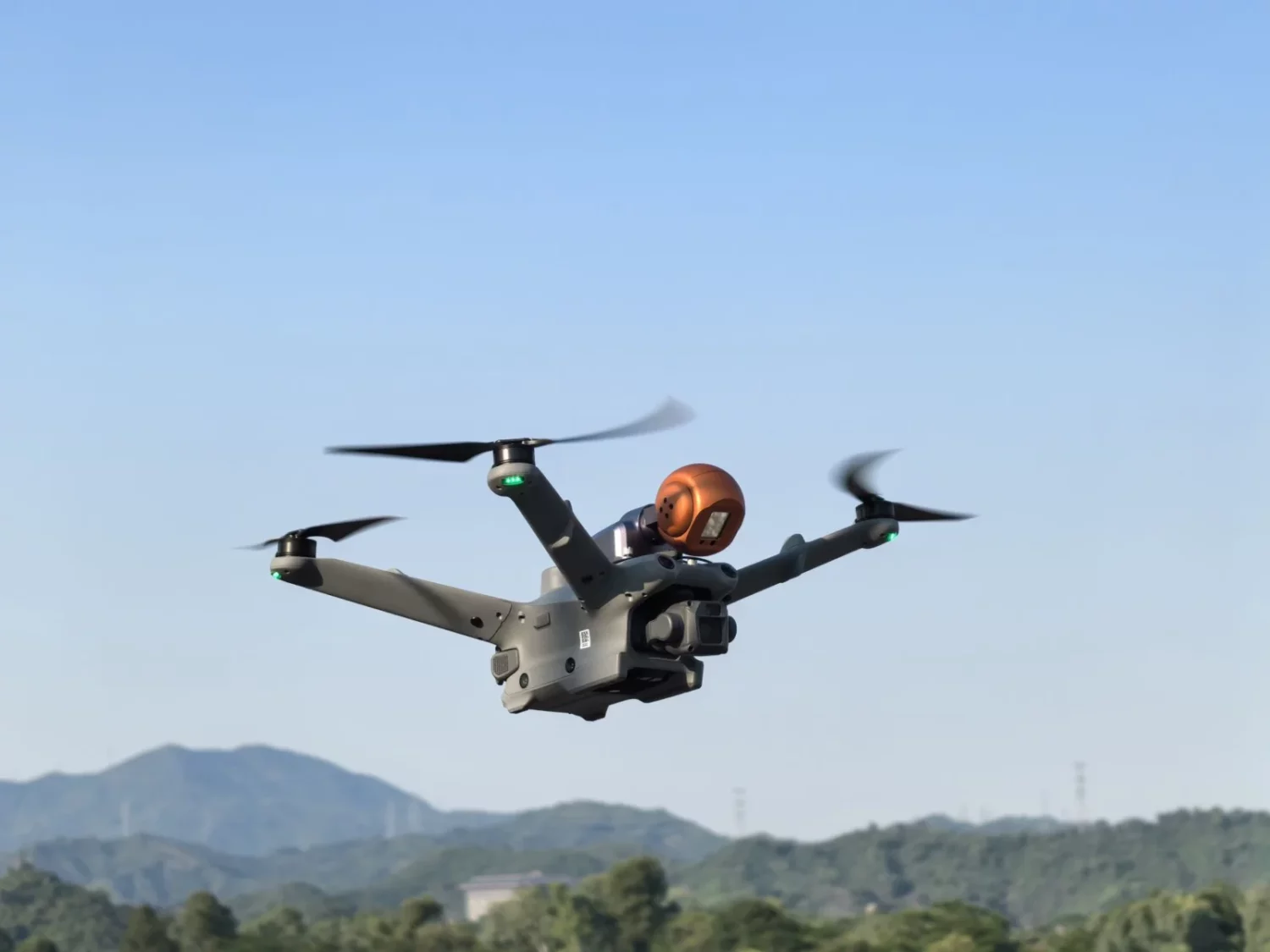

Поскольку BL-CH4 Mini интегрируется через интерфейс DJI E-PORT, он совместим с дронами DJI Matrice 3D, 3TD и док-станцией DJI Dock 2. Поддерживается работа с облачной платформой CH4 Cloud и интеграция с DJI Flight Hub 2 для планирования миссий и мониторинга данных.
Описание
BL-CH4 Mini: автоматизированный мониторинг утечек метана

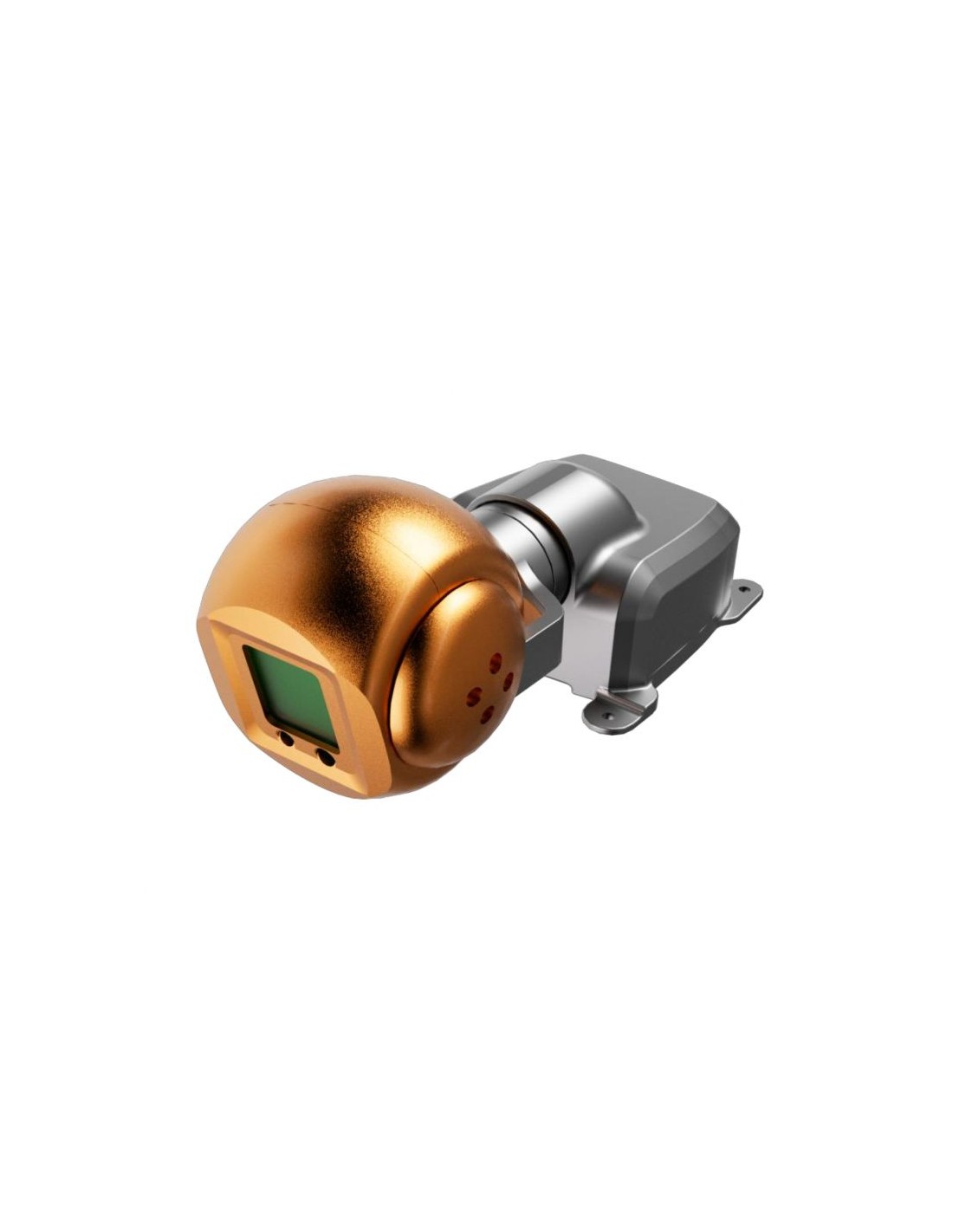

BL-CH4 Mini — сверхлегкий лазерный газоанализатор метана (CH4), построенный на технологии абсорбционной спектроскопии перестраиваемого диодного лазера TDLAS. Детектор метана разработан для установки на БПЛА через сетевой порт DJI E-PORT и предназначен для дистанционного бесконтактного обнаружения утечек метана на промышленных и муниципальных объектах.
BL-CH4 Mini решает задачу автоматизированного мониторинга состояния окружающей среды: выявление, локализация и документирование утечек метана на трубопроводах, газораспределительных станциях, нефтеперерабатывающих предприятиях, полигонах твердых бытовых отходов и городских газовых сетях. В отличие от старших моделей BLV BL-CH4 и BL-CH4 400, Mini оптимизирован для автоматизированной работы с экосистемой DJI Dock 2 — автономных инспекций по расписанию без участия оператора на месте, что принципиально меняет экономику регулярного мониторинга.
Газоанализатор для БПЛА интегрируется с дронами DJI Matrice 3D и Matrice 3TD, док-станцией DJI Dock 2, облачной платформой CH4 Cloud и системой управления полетами DJI Flight Hub 2. Поддерживается импорт маршрутов KMZ/KML, передача координат в реальном времени и формирование отчетов для соответствия нормативным требованиям.
Технические особенности BL-CH4 Mini
Технология TDLAS — избирательное обнаружение метана
Метод абсорбционной спектроскопии перестраиваемого диодного лазера обеспечивает селективное обнаружение метана — водяной пар, CO2 и другие газы не вызывают ложных срабатываний. Лазер на длине волны 1,65 мкм проходит через газовую среду, где метан поглощает энергию лазера на определенной частоте, а приемник фиксирует ослабление сигнала. Концентрация рассчитывается по закону Бера-Ламберта как интегральное значение вдоль луча. Работает в 2 режимах обнаружения:
| Режим | Описание | Применение |
| Фиксированный угол | Лазер направлен под заданным углом, не меняется в полете | Линейные инспекции трубопроводов, коридорные облеты |
| Сканирование | Автоматическое изменение угла подвеса по заданному шаблону | Площадные обследования полигонов, промышленных площадок |
Дальность телеметрии составляет 1–50 метров. Фактическая эффективная дальность зависит от отражающей способности поверхности, атмосферных условий и концентрации метана. При 90% диффузной отражательной способности и концентрации 15 000 ppm·m обеспечивается максимальная дальность.
Двухосевая стабилизация подвеса
Гиростабилизатор компенсирует колебания по тангажу и крену, обеспечивая устойчивое наведение лазерного луча на объект при движении дрона. Диапазон по тангажу позволяет направлять луч вертикально вниз (−90°) для сканирования подстилающей поверхности и под углом +20° для обследования вертикальных конструкций: стен резервуаров, опор трубопроводов, надземных коммуникаций.
Автономная интеграция с DJI Dock 2
DJI Dock 2 — станция для дрона, обеспечивающая автоматический взлет, посадку и зарядку БПЛА без участия оператора на месте. BL-CH4 Mini подключается через интерфейс E-PORT на дронах Matrice 3D и Matrice 3TD. Это единственный в линейке BLV Tech детектор, способный работать в полностью автономном режиме. Устройство не требует полевой калибровки перед каждым вылетом. Рекомендуемый интервал сервисной калибровки — примерно 2 года. Это снижает эксплуатационные затраты и упрощает развертывание при автономной работе с DJI Dock 2.
Геопривязка и индикация
Каждое измерение синхронизируется с координатами GNSS дрона в реальном времени. Поддерживается импорт маршрутов в форматах KMZ и KML, что позволяет заранее планировать инспекционные облеты по GIS-данным объекта. Голосовое оповещение дублирует визуальное — оператор получает аудиосигнал при регистрации аномалии, что критично при работе с удаленным мониторингом через DJI Dock 2, когда оператор не находится непосредственно у пульта управления.
Сферы применения BL-CH4 Mini
Нефтегазовые трубопроводы
BL-CH4 Mini применяется для линейных инспекций магистральных и распределительных газопроводов. Дрон движется вдоль трассы на высоте 10–30 метров, лазер сканирует подстилающую поверхность, выявляя утечки из подземных и надземных участков. Координаты аномалий геопривязываются, что позволяет ремонтным бригадам прибыть непосредственно к точке утечки. При работе с DJI Dock 2 инспекции выполняются по расписанию, например, еженедельно, без выезда команды на место. Результаты интегрируются в программы LDAR для формирования отчетности, соответствующей нормативным требованиям.
Городские газораспределительные сети
В плотной городской застройке традиционный мониторинг затруднен: трубопроводы проходят под дорогами, мостами, в транспортных коридорах. БПЛА с BL-CH4 Mini облетает маршрут по заданному KML-файлу, сканируя поверхность на наличие метана. Неконтактное измерение с расстояния до 50 метров исключает риск для персонала и не требует остановки движения.
Полигоны твердых бытовых отходов
На полигонах метан образуется в результате анаэробного разложения органических отходов. Локализованные очаги выбросов могут составлять 50–75% суммарных эмиссий свалочного газа. BL-CH4 Mini в режиме сканирования выполняет площадной облет территории, формируя карту концентраций CH4 с геопривязкой. Это позволяет определить зоны с аномальными выбросами и приоритизировать работы по рекультивации или установке газосборных систем.
Нефтеперерабатывающие и химические предприятия
НПЗ и химические производства содержат сотни компонентов и потенциальных источников утечки: клапаны, фланцы, компрессоры, резервуары. BL-CH4 Mini сканирует инфраструктуру с воздуха, выявляя утечки без необходимости приближения персонала к зонам высокого давления или токсичных газов. Режим сканирования с углом тангажа до −90° позволяет обследовать вертикальные поверхности резервуаров.
Промышленные парки и объекты энергетики
Компактный вес в 240 грамм и низкое энергопотребление 3 Вт обеспечивают максимальное время полета дрона Matrice 3D/3TD. Это позволяет за один вылет покрыть обширную территорию промышленного парка с несколькими объектами: газораспределительными подстанциями, котельными, складами ГСМ. При интеграции с DJI Dock 2 миссии планируются автоматически и по расписанию.
Сравнительная таблица сверхлегкого BL-CH4 Mini и GasVision-TD1
| Параметр | BL-CH4 Mini | GasVision-TD1 |
| Технологии обнаружения | TDLAS | OGI + TDLAS |
| Принцип работы | Только количественное измерение метана лазером | Визуализация газового шлейфа (OGI) + количественное измерение метана (TDLAS) |
| Объекты обнаружения | Метан (CH4) и газы, содержащие метан | Метан (CH4) + более 20 летучих органических соединений: этан, пропан, бутан, пентан, гексан, гептан, октан, этилен, пропилен, бензол, толуол, этилбензол, ксилол, MEK, MIBK и др. |
| Совместимые дроны | DJI Matrice 3D, DJI Matrice 3TD | DJI Matrice 400 |
| Автономная работа (без оператора) | Да. По расписанию через Dock 2 и без участия оператора | Нет. Требуется ручное пилотирование или участие оператора в построении маршрута |
| Вес (с подвесом) | 240 грамм | Около 2 килограмм |
| Габариты (Д×Ш×В) | 150 × 70 × 70 мм | 189,2 × 168 × 213,6 мм |
| Потребляемая мощность | 3 Вт | Стабильно: ≤8 Вт; Максимально: ≤14 Вт |
| Степень защиты | IP43 | IP55 |
| TDLAS: чувствительность | 5 ppm·m | 5 ppm·m |
| TDLAS: диапазон концентрации | 0–99 999 ppm·m | 1–99 999 ppm·m |
| TDLAS: точность | ±10% (100–50 000 ppm·m) | ±10% (100–50 000 ppm·m) |
| TDLAS: скорость отклика | 20 мс | 20 мс |
| TDLAS: дальность телеметрии | 1–50 метров | 1–70 метров |
| TDLAS: класс ИК-лазера | Класс I (безопасен для непрямого наблюдения) | Класс 3R (избегать прямого попадания в глаза) |
| TDLAS: длина волны ИК-лазера | 1,65 мкм, <25 мВт | 1,65 мкм, <25 мВт |
| OGI-сенсор | Нет. Только тепловая камера дрона. | Да |
| RGB-камера | Нет. Только камера дрона. | 13 Мп |
| Лазерный дальномер | Нет | До 1200 метров |
| Целевая аудитория | Регулярный плановый мониторинг, автономные инспекции, городские сети, полигоны ТБО | Углубленные инспекции, верификация утечек, визуализация шлейфов, мультигазовый контроль, НПЗ, химические производства |
| Ориентировочная цена | Ниже | Существенно выше |
Сценарий применения BL-CH4 Mini
| Этап | Действие |
| Подготовка миссии | Оператор в DJI Flight Hub 2 импортирует KML-файл с координатами оси трубопровода. |
| Предстартовая самопроверка | Dock 2 автоматически проверяет заряд батареи (98%), устанавливает связь через 4G, загружает метеоданные (+8 °C, ветер 3 м/с). BL-CH4 Mini выполняет самостоятельную диагностику ИК-лазера, приемника, гиростабилизатора и калибровку нуля. |
| Выполнение миссии | Дрон взлетает, выходит на маршрут. BL-CH4 Mini сканирует поверхность вдоль оси трубопровода. При скорости 8 м/с и отклике 20 мс шаг между замерами составит 0,16 метров при 50 измерений в секунду. Каждый замер геопривязывается к координатам GNSS. |
| Промежуточная зарядка | Дрон автоматически возвращается на станцию. Dock 2 закрывает крышку с дроном, заряжает батарею с 25% до 90% за ~25 минут. Далее выполняется повторный вылет для завершения миссии. |
| Анализ данных в CH4 Cloud | Платформа формирует тепловую карту концентраций вдоль трассы. |
| Формирование и экспорт отчета | CH4 Cloud автоматически формирует отчет: объект, параметры миссии, карта концентраций, детализация аномалий, динамика. |
| Верификация после ремонта | Через 5 дней после ремонта объекта и устранения утечек оператор создает в Flight Hub 2 миссию только для зоны аномалии №1: радиус 200 метров, плотный маршрут перекрытием). Dock 2 запускает дрон автономно. |
| Долгосрочный мониторинг | Ежемесячные автономные полеты по расписанию через Dock 2 участка, где был произведен ремонт или есть подозрения на скорую поломку. CH4 Cloud накапливает данные за каждый месяц, формирует тренды по каждой точке трассы |
Характеристики
| Параметр | Значение |
| Название | Лазерный детектор метана BLV-CH4 Mini |
| Производитель | Shenzhen BLV Technology Co., Ltd. |
| Объект обнаружения | Метан и газы, содержащие метан |
| Метод обнаружения | TDLAS (абсорбционная спектроскопия перестраиваемого диодного лазера) |
| Стабилизация гироскопа | PITCH + ROLL |
| Чувствительность | 5 ppm·m |
| Диапазон концентрации | 0–99 999 ppm·m |
| Точность | ±10% (в диапазоне 100–50 000 ppm·m) |
| Скорость отклика | 20 мс |
| Дальность телеметрии | 1–50 метров |
| Потребляемая мощность | 3 Вт |
| Тип инфракрасного лазера | Класс I;
Длина волны 1,65 мкм; Мощность <25 мВт. |
| Тип зеленого лазера | Класс III;
Длина волны 520 нм; Мощность <5 мВт. |
| Степень защиты (IP) | IP43 |
| Совместимые дроны и станции | Стации: DJI Dock 2;
Дроны: DJI Matrice 3D, DJI Matrice 3TD. * Совместимость с другими дронами требует уточнений. |
| Рабочая температура | От –20 до +50 °C |
| Рабочая влажность | ≤95% RH (при +25 °C) |
| Вес (с гиростабилизатором) | 240 грамм |
| Габариты (Д×Ш×В) | 150 × 70 × 70 мм |
| Режимы обнаружения | Фиксированный угол, сканирование |
| Угол сканирования | Тангаж: +20° до -90°;
Крен: ±25°. |
| Частота сканирования | 500 кГц |
| Напряжение питания | 12 В |
| Тип подвеса | DJI E-PORT |
| Материал корпуса | Алюминиевый сплав |
| Оповещение | Дисплей + голосовое оповещение |
| Функция самопроверки | Поддерживается |
| Функция координации | Поддержка координат в реальном времени |
| Функция маршрута | Планирование маршрута, импорт KMZ, KML |
FAQ
О: Да, детектор совместим с дронами DJI Matrice 3D и 3TD при ручном управлении через пульт. DJI Dock 2 расширяет возможности автономной работы, но не является обязательным.
О: Для предприятий нефтегазовой отрасли, газораспределительных компаний, операторов полигонов ТБО, промышленных предприятий, муниципальных служб, выполняющих мониторинг состояния окружающей среды.
О: Да. Рабочая температура от −20 до +50 °C. При отрицательных температурах время полета дрона может сокращаться из-за характеристик аккумулятора.
О: От отражающей способности поверхности, концентрации метана, атмосферных условий (туман, дождь), угла падения луча. На водных и зеркальных поверхностях дальность снижается.
О: Включается голосовое оповещение и визуальный сигнал на дисплее. Координаты точки аномалии фиксируются и передаются в CH4 Cloud.
О: Да. Пороговые значения концентрации метана настраиваются в приложении CH4 Assistant или в CH4 Cloud.
О: 10–30 метров над объектом обследования. Точная высота зависит от отражающей способности поверхности и требуемой плотности данных.
О: Да. DJI Matrice 3TD передает видеопоток через Dock 2 с задержкой 110–150 мс. Данные детектора отображаются параллельно с видео.
О: Данные из CH4 Cloud экспортируются в корпоративные системы экологического мониторинга. Поддерживается отслеживание трендов и формирование отчетности для регуляторов.
О: Зависит от скорости и высоты полета. При скорости 10 м/с и времени полета 40 минут — около 3–5 км линейного маршрута или 0.5–1 км² площадного обследования.
ПО
CH4 Assistant App — управление инспекцией в поле
Мобильное приложение для пульта управления DJI. Устанавливается на DJI RC Pro Enterprise. Обеспечивает визуализацию данных детектора в реальном времени: текущая концентрация CH4, траектория полета, статус сенсора, журнал тревог. Поддерживает управление миссией, запись данных и синхронизацию с облачной платформой CH4 Cloud для последующего анализа и формирования отчетов.
CH4 Cloud — облачный мониторинг и отчетность
Облачная платформа BLV Tech для централизованного сбора, визуализации и анализа данных обнаружения метана. Обеспечивает GIS-картографирование, тепловые карты концентраций CH4, автоматическое формирование отчетов для комплаенса и управления рисками. Позволяет отслеживать тренды эмиссий во времени, управлять инспекциями нескольких объектов из единого интерфейса. Поддерживает работу нескольких пользователей одновременно с отображением данных в реальном времени.
DJI Flight Hub 2 — планирование и управление миссиями
Платформа DJI для облачного управления флотом дронов и док-станций. Позволяет создавать полетные задания, импортировать KML/KMZ-маршруты, управлять расписанием автономных миссий через DJI Dock 2, контролировать статус дронов и зарядных станций. Интегрируется с данными BL-CH4 Mini через интерфейс E-PORT. Поддерживает удаленный мониторинг видеопотока и телеметрии в реальном времени.
DJI Pilot 2 — управление полетом и полезной нагрузкой
Приложение для пульта управления DJI RC Pro Enterprise. Обеспечивает управление полетом дрона Matrice 3D/3TD, отображение видеопотока, настройку параметров полезной нагрузки, импорт маршрутов, запись логов. BL-CH4 Mini интегрируется через E-PORT и отображает данные концентрации метана непосредственно в интерфейсе DJI Pilot 2.
