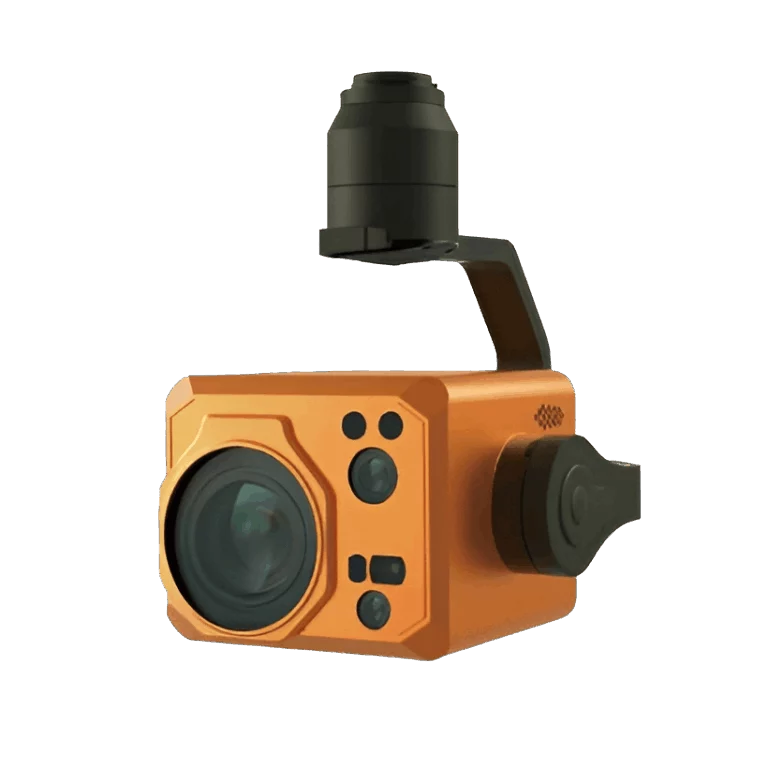

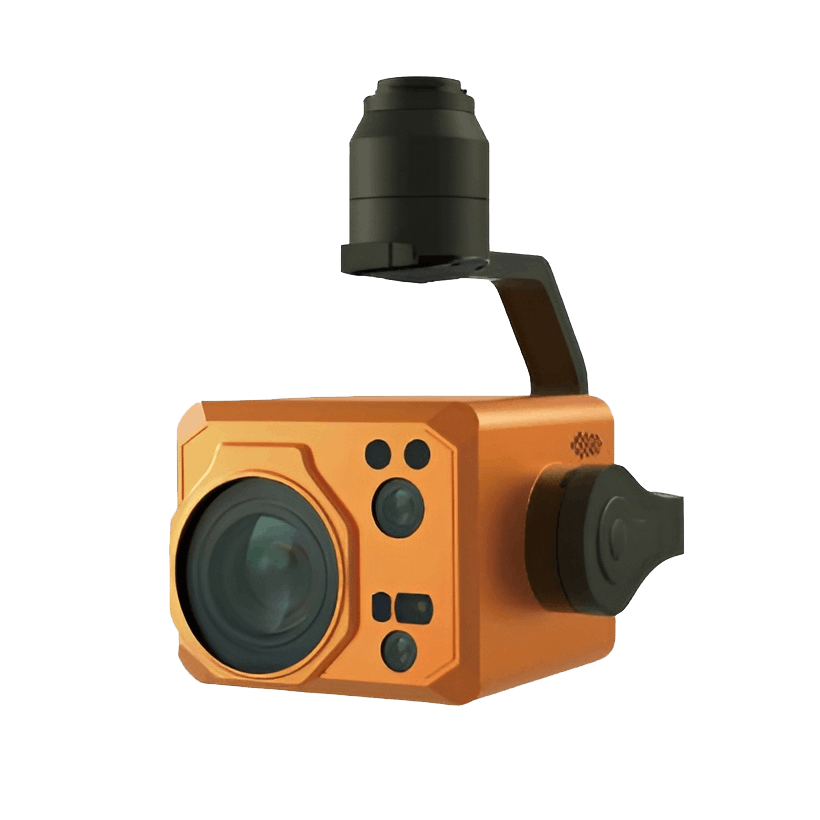

Детектор метана BLV GasVision-TD1
BLV GasVision-TD1 — это двухтехнологичная полезная нагрузка дрона DJI Matrice 400 для обнаружения и количественной оценки утечек метана (CH₄) и летучих органических соединений (ЛОС), объединяющая оптическую газовую визуализацию (OGI) и лазерную абсорбционную спектроскопию с перестраиваемым диодом (TDLAS). BLV GasVision-TD1 позволяет одновременно видеть газ визуально с помощью OGI-камеры и точно измерять его концентрацию TDLAS-лазером.
Доступна полная экосистема ПО BLD: приложение CH4 Assistant и облачная платформа CH4 Cloud. Устройство ориентировано на нефтегазовую отрасль, нефтехимию, обследование трубопроводов, полигонов ТБО и биометановых объектов, а также на задачи LDAR в соответствии с Регламентом ЕС 2024/1787 и стандартом OGMP 2.0.

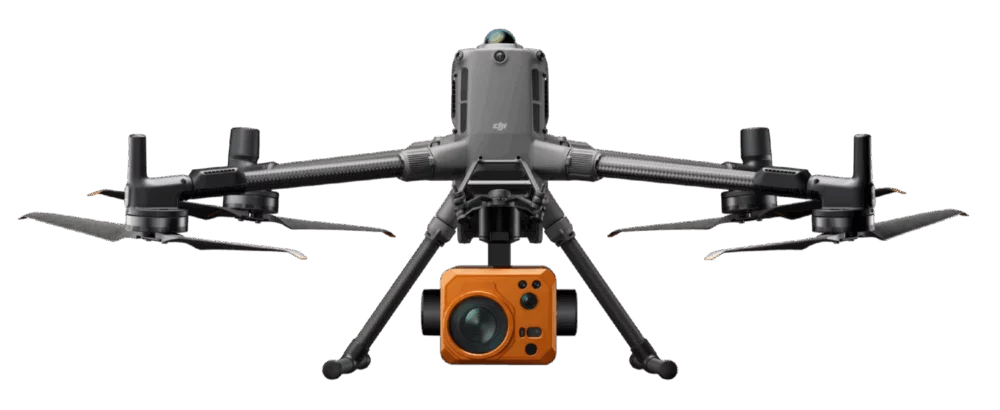

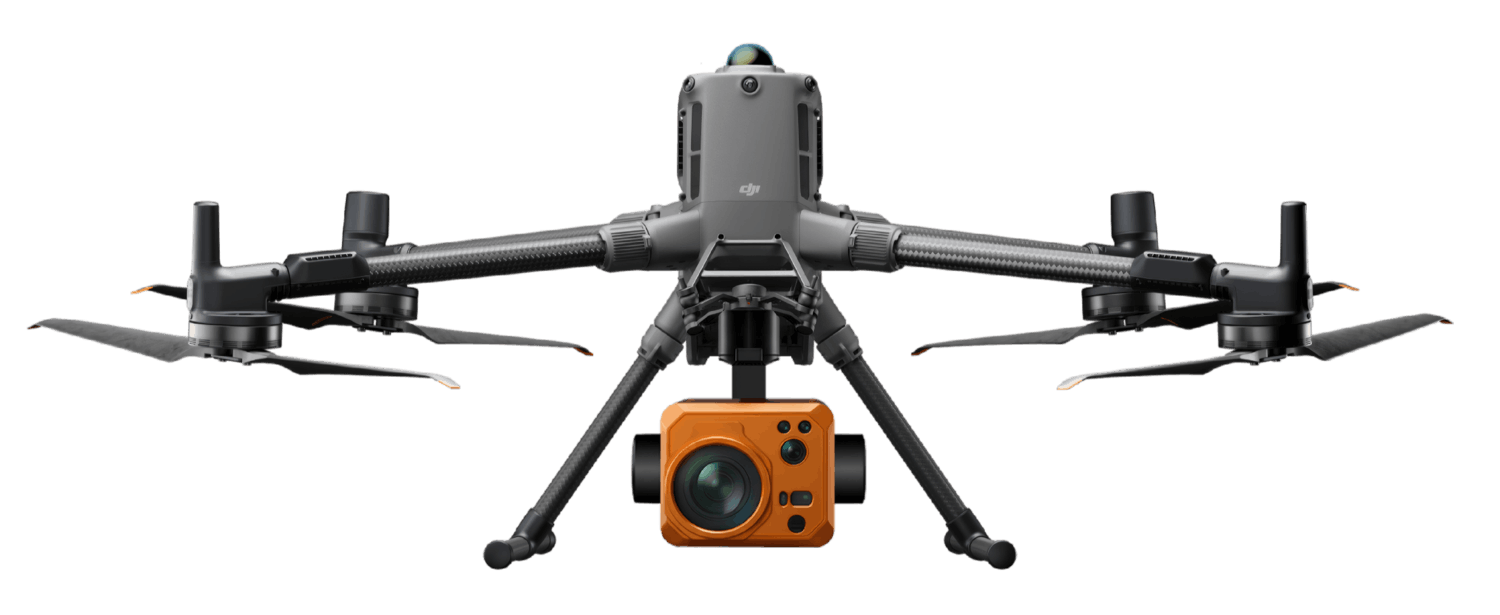

DJI Matrice 400
1 340 000 ₽
Детектор метана BLV GasVision-TD1
Цена по запросу
Описание
BLV GasVision-TD1 — лазерный детектор метана и ИК-камера
BLV GasVision-TD1 — полезная нагрузка дрона, сочетающая два независимых метода газового мониторинга и анализа в одном корпусе: оптическую газовую визуализацию OGI на базе охлаждаемой средневолновой ИК-матрицы и лазерную абсорбционную спектроскопию с перестраиваемым диодом TDLAS. BLV GasVision-TD1 устанавливается на дрон DJI Matrice 400 через сетевой модуль X-Port с трехосевым стабилизированным подвесом и предназначен для дистанционного обследования промышленных объектов на предмет утечек метана (CH₄) и летучих органических соединений.
Продукт, представляя собой газоанализатор метана (CH₄) и средневолновую ИК-камеру, решает промышленные задачи, которые ранее требовали двух отдельных полетов или двух разных полезных нагрузок. BLV GasVision-TD1 за один вылет обеспечивает визуальное подтверждение газового шлейфа с помощью OGI технологии и точного измерения концентрации газа с помощью TDLAS метода обнаружения. Решение рассчитано на применение в рамках программ обнаружения и устранения утечек метана LDAR, соответствует регламенту ЕС 2024/1787 и стандарту отчетности OGMP 2.0.
Техническое особенности BLV GasVision-TD1
TDLAS-датчик — лазерное измерение концентрации метана
Газоанализатор CH₄ на основе TDLAS обеспечивает количественную оценку концентрации метана без необходимости контактного отбора проб. Лазерный луч, настроенный на волну метена, проходит через газовое облако и отражается от поверхности. Результат зависит от сопротивления и плотности облака газа — чем оно больше, тем выше в нем содержание метана.
Газоанализатор имеет чувствительность в 5 ppm·м и способен регистрировать микротечи на ранней стадии до того, как они перерастут в крупные выбросы. Погрешность ±10% в рабочем диапазоне обеспечивает достаточную точность для комплаенс-отчетности LDAR без необходимости в наземной калибровки на месте.
| Параметр | Значение |
| Объект обнаружения | Метан (CH₄) |
| Чувствительность | 5 ppm·м |
| Диапазон концентраций | 1–99999 ppm·м |
| Погрешность | ±10% (при 100–50000 ppm·м) |
| Скорость отклика | 20 мс |
| Дальность обнаружения | 0–70 м (зависит от условий и отражения) |
| Длина волны лазера | 1,65 мкм |
| Мощность лазера | <25 мВт |
| Класс лазера | 3R (не допускать прямого попадания в глаза) |
OGI-датчик — визуализация газовых шлейфов
Высокотемпературная средневолновая ИК-матрица (MWIR) с охлаждением детектирует инфракрасное поглощение метана и летучих органических соединений в диапазоне 3,2–3,4 мкм. Изображение газового облака формируется в реальном времени с частотой 50 Гц, что позволяет оператору визуально подтвердить наличие утечки и определить ее источник.
NETD ≤12 мК обеспечивает высокую термическую чувствительность, достаточную для регистрации слабых газовых шлейфов на фоне окружающих поверхностей. 8 цветовых палитр позволяют адаптировать отображение под условия съемки и тип поверхности. Время охлаждения ≤3,5 минуты минимизирует простой перед началом миссии.
| Параметр | Значение |
| Тип детектора | Высокотемпературный MWIR FPA |
| Разрешение | 320×256 |
| Шаг пикселя | 30 мкм |
| Диафрагма | F/1.2 |
| Объектив | 50 мм |
| Спектральный диапазон | 3,2–3,4 мкм |
| NETD | ≤12 мК при 25°C |
| Частота кадров | 50 Гц |
| Время охлаждения | ≤3,5 мин при 25°C |
| Цифровой зум | 8× |
| Цветовые палитры | 8 выбираемых режимов |
| Режимы обработки | Автоматический и ручной |
| Аналоговый видеовыход | PAL |
| Цифровой видеовыход | Camera Link |
| Наработка на отказ | 20000 часов при 25°C |
3-осевой подвес DJI X-Port и конструктивные параметры
Модуль интегрируется с дроном DJI Matrice 400 через штатный интерфейс X-Port. Трехосевая стабилизация (тангаж, крен и рысканье) компенсирует вибрации и наклоны носителя, обеспечивая стабильное наведение обоих сенсоров на целевые объекты. Класс защиты IP55 допускает эксплуатацию в условиях пыли и осадков. Диапазон рабочих температур от –20 до 50 °C допускает круглогодичное использование в умеренном и холодном климате. Потребляемая мощность ≤8 Вт в стабильном режиме не снижает время полета Matrice 400 при штатной нагрузке.
Лазерный дальномер
Самостоятельный лазерный дальномер с дальностью до 1200 метров. Дальномер решает конкретную задачу — точную геопривязку точек измерения. Когда TDLAS-лазер фиксирует концентрацию метана, системе нужно знать, на каком расстоянии от дрона находится отражающая поверхность, чтобы корректно рассчитать геопозицию точки утечки. Для точной работы на разных высотах дальномер также измеряет расстояние до удаленных поверхностей, даже когда газоанализатор уже не фиксирует концентрацию.
Программная экосистема BLV
Программное обеспечение разработано производителем и обеспечивает замкнутый цикл от планирования полета до автоматизированной отчетности для регуляторов. Стороннее ПО не требуется.
| ПО | Назначение | Функции |
| CH4 Assistant | Наземное управление и мониторинг | Визуализация данных в реальном времени, статус полета, показания сенсоров, управление миссиями, запись данных, анализ на месте, синхронизация с облаком. |
| CH4 Cloud | Облачная аналитика и отчетность | Централизованный сбор данных, GIS-картографирование, тепловые карты концентраций CH₄, автоматизированная отчетность для комплаенса, отслеживание динамики выбросов, выявление и классификация утечек. |
| DJI Pilot | Управление БПЛА | Штатное приложение DJI для управления полетом Matrice 400, маршрутизации, телеметрии. |
Сферы применения BLV GasVision-TD1
Инспекция нефтегазовых объектов
На нефтегазовых промыслах, компрессорных станциях и газоперерабатывающих заводах BLV GasVision-TD1 выполняет быстрый облет территории с одновременной визуализацией и измерением концентрации метана. TDLAS-лазер сканирует фланцевые соединения, клапаны и арматуру на расстоянии до 70 метров, фиксируя концентрацию в ppm·м. OGI-камера подтверждает источник шлейфа визуально, что позволяет локализовать утечку до конкретного узла. Результаты выгружаются в CH4 Cloud с привязкой к координатам и используются для составления отчетов.
Мониторинг трубопроводов
Для линейных объектов модуль применяется на маршрутах протяженностью в десятки километров. Дрон следует вдоль коридора трубопровода на высоте 4-15 метров, пока TDLAS непрерывно измеряет концентрацию метана над трассой, формируя профиль концентрации по длине. OGI-камера включается по необходимости, например, при регистрации аномалии для визуального подтверждения шлейфа.
Инспекция полигонов ТБО
На полигонах твердых бытовых отходов метан образуется в результате анаэробного разложения органики. BLV GasVision-TD1 выполняет аэробеспилотный мониторинг состояния окружающей среды над телом полигона. TDLAS строит карту концентраций CH₄ по сетке маршрутов, OGI-камера визуализирует зоны активной эмиссии. Данные загружаются в CH4 Cloud, где формируются тепловые карты эмиссии и отслеживается динамика во времени.
Мониторинг биометановых станций
Биометановые предприятия требуют контроля герметимости технологического оборудования: реакторов, газгольдеров, трубопроводов биогаза. BLV GasVision-TD1 проводит дистанционный мониторинг окружающей среды на территории станции, выполняя облет периметра и ключевых узлов с регистрацией концентрации метана и визуальной фиксацией шлейфов. Результаты используются для планирования ремонтных работ и предотвращения неконтролируемых выбросов.
Нефтехимические производства
На нефтехимических объектах OGI-камера обнаруживает не только метан, но и другие летучие органические соединения (этан, пропан, бутан, бензол, толуол, ксилол и др.). TDLAS обеспечивает количественную оценку по метану, а OGI расширяет спектр обнаружения до 20+ соединений. Это решает задачу комплексного экологического мониторинга окружающей среды на производствах с многокомпонентными выбросами.
Программы LDAR и комплаенс
Для предприятий, подпадающих под Регламент ЕС 2024/1787 и стандарт OGMP 2.0, BLV GasVision-TD1 обеспечивает сбор данных, формат и полноту которых соответствуют требованиям регуляторов. Маршруты облетов документируются, концентрации метана регистрируются с геопривязкой, результаты автоматически формируются в отчеты через CH4 Cloud. Это сокращает трудозатраты на подготовку комплаенс-документации и снижает риск штрафов за неполноту или неточность данных.
Анализ программ LDAR
Журнал ИМЭ1У1О РАН выпустил работу о регулировании метана как факторе конкурентоспособности на рынке СПГ.
Сравнительная таблица GasVision-TD1 на Matrice 400 и раздельного использования сенсоров
| Параметр | GasVision-TD1 на DJI Matrice 400 | Раздельное использование Тепловизионной камеры и TDLAS-сенсора |
| Количество вылетов на объект | Один вылет | Один вылет двумя дронами с разными нагрузками;
Два вылета одним дроном с одновременной нагрузкой тепловизионной камерой и TDLAS-сенсором. |
| Корреляция данных | Синхронная, общая геопривязка | Ручная, требуется совмещение данных из разных полетов |
| Время инспекции | Сокращено в 2 раза | Удвоено за счет двух вылетов и повторной маршрутизации |
| Точность позиционирования утечки | Единая система координат для обоих каналов | Смещение данных из-за разных условий полета и использования разных дронов |
| Ложные срабатывания | Снижены из-за перекрестной проверки OGI и TDLAS в реальном времени | Повышена, так как каждая технология проверяет независимо, из-за чего появляется вероятность расхождения результатов |
| Затраты на оборудование | Один модуль, один носитель | Две полезные нагрузки, возможно два носителя |
| Программная интеграция | CH4 Assistant + CH4 Cloud: единый поток данных | Требуется стороннее ПО для совмещения данных разных форматов |
| Износ оборудования | Один цикл зарядки батарей, один цикл износа | Два цикла на один объект |
Сценарии применения GasVision-TD1 на Matrice 400
| Этап | Действие |
| Подготовка | Загрузка маршрута облета в DJI Pilot через CH4 Assistant. Проверка зарядки батарей Matrice 400,мзапуск охлаждения OGI-камеры (≤3,5 мин). |
| Развертывание | Установка GasVision-TD1 на X-Port. Калибровка подвеса и предполетная проверка связи с сенсорами. |
| Полет | Автономный облет по заданному маршруту на высоте 4-15 метров. TDLAS непрерывно измеряет концентрацию CH₄, OGI записывает видеопоток или включается по необходимости. |
| Обнаружение | При превышении порога концентрации выполняется снижение высоты, наведение OGI на источник, визуальное подтверждение шлейфа, запись кадра с координатами. |
| Сбор данных | Синхронная запись концентрации ppm·м, GPS-координат, OGI-видео и фото в журнал CH4 Assistant. |
| Посадка и выгрузка | Экспорт данных из CH4 Assistant в CH4 Cloud через синхронизацию, автоматическая генерация и формирование отчета. |
Характеристики
Датчик TDLAS
| Объект обнаружения | метан (CH₄) |
| Скорость отклика | 20 м/с |
| Чувствительность | 5 ppm·m |
| Диапазон концентраций | 1–99999 ppm·m |
| Расстояние обнаружения | от 0 до 70 м (в зависимости от условий и отражения) |
| Инфракрасный лазер обнаружения | класс 3R, следует избегать прямого попадания лазерного луча в глаза |
| Длина волны | 1,65 мкм, <25 мВт |
| Погрешность | ±10% (при диапазоне концентраций 100–50000 ppm·m) |
Датчик OGI
| Объект обнаружения | метан (CH₄) и другие летучие органические соединения (VOC газы) |
| Тип детектора | Высокотемпературный средневолновый инфракрасный (MWIR) |
| Шаг пикселя | 30 микрон |
| Диафрагма | F1.2 |
| Частота кадров | 50 Гц |
| Тип подвеса | DJI Xport |
| NETD | ≤12 мК при 25℃ |
| Управление и обработка изображений | Автоматический и ручной режимы |
| Рабочая температура | от -40℃ до 60℃ |
| Цветовые палитры | 8 выбираемых палитр |
| Аналоговый видеовыход | PAL |
| Цифровой видеовыход | Camera Link |
| Объектив | 50 мм |
| Среднее время безотказной работы | 20000 часов при 25 ℃ |
| Цифровой зум | 8X |
| Разрешение | 320×256 |
| Диапазон частот | 3,2-3,4 мкм |
| Время охлаждения | ≤3,5 мин при 25℃ |
| Диапазон напряжения питания | DC 12V±0,5V |
| Потребляемая мощность при 25℃ | Стабильное энергопотребление ≤ 8 Вт. Максимальное энергопотребление ≤ 14 Вт |
BLV GasVision-TD1
| Вес | 1900 грамм с подвесом |
| Размеры | 189.2 × 168 × 213.6 мм с подвесом |
| Диапазон рабочих температур | От –20 до 50℃ |
| Рабочий уровень влажности | ＜ 95% RH (+25 ℃) |
| Тип подвеса | 3-осевой подвес (тангаж, крен, рысканье) |
| Класс защиты | IP55 |
| Сетевой модуль | Х-port |
| Метод обнаружения газа | OGI и TDLAS |
| Поддерживаемые БПЛА | DJI Matrice 400 (Специализированные решения требуют уточнений) |
FAQ
О: Одновременная визуализация и измерение концентрации за один полет без необходимости двух полезных нагрузок или двух вылетов.
О: TDLAS только метан (CH₄), а OGI-канал метан и более 20 летучих органических соединений, включая этан, пропан, бутан, бензол, толуол, ксилол.
О: Да. Заявленные 70 метров достигаются при 30% диффузного отражения и концентрации 10000 ppm·м. При меньшей отражательной способности дальность снижается.
О: Ветер сдувает газовый шлейф, что может снизить регистрируемую концентрацию. Рекомендуется проводить измерения при скорости ветра до 5 м/с.
О: Да, метан проникает через грунт и регистрируется над поверхностью. Хотя шлейф слабее, чем при наземной утечке, но обнаружить его можно.
О: Нет, OGI обеспечивает качественную визуализацию шлейфа. Количественная оценка выполняется TDLAS.
В: Влияет ли модуль на время полета Matrice 400?
О: Потребляемая мощность ≤8 Вт в стабильном режиме, ≤14 Вт в максимуме. Влияние на время полета минимально при штатной нагрузке.
В: Можно ли отслеживать динамику утечек во времени?
О: Да, CH4 Cloud хранит историю инспекций и позволяет сравнивать результаты за разные периоды.
ПО
CH4 Assistant — наземное управление и мониторинг
Мобильное приложение для работы с детектором в полевых условиях. Обеспечивает визуализацию данных TDLAS и OGI в реальном времени, отображение статуса полета, показаний сенсоров, управление параметрами миссии, запись и первичный анализ данных на месте, синхронизацию с облачной платформой.
CH4 Cloud — облачная аналитика и отчетность
Облачная платформа для централизованного хранения, обработки и отчетности. Функции: сбор данных с нескольких объектов, GIS-картографирование, построение тепловых карт концентраций CH₄, автоматизированная генерация отчетов для комплаенса, отслеживание динамики выбросов во времени, выявление и классификация утечек по интенсивности, управление историей инспекций.
DJI Pilot — управление полетом
Штатное приложение DJI для управления полетом Matrice 400: маршрутизация, waypoints, телеметрия, управление полезной нагрузкой. Интегрируется с CH4 Assistant для передачи данных сенсоров.
