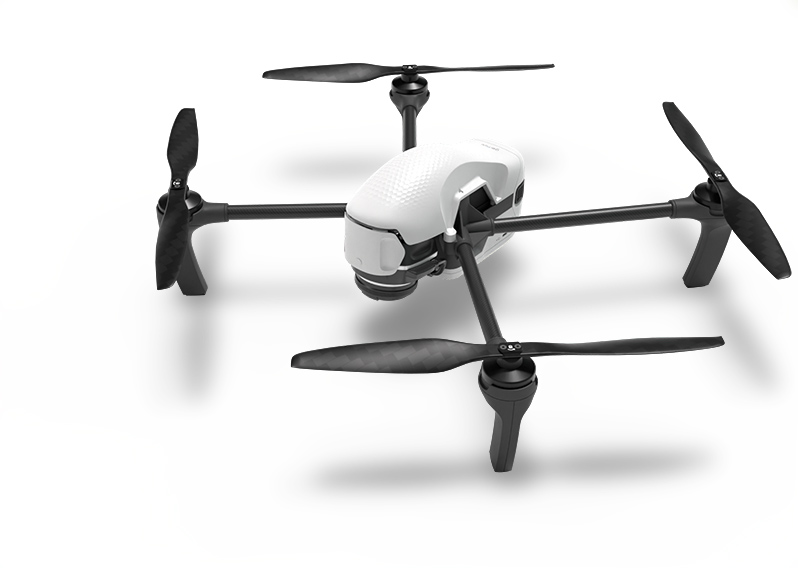

Геоскан Gemini
Геоскан Gemini — аэрофотосъемочный комплекс нового поколения от Geoscan, сочетающий технологичность и высокую производительность, позволяющий достигать плановой точности фотограмметрической модели 5 см.
Описание
Плановая точность фотограмметрической модели — 5 см
Время полета до 40 мин
до 1,5 км2 за полет с разрешением 3 см/пикс.
Камера 24 MP с объективом 20 мм
Протяженность маршрута до 30 км
Geoscan Planner
Решение задач
Кадастр
Картография
Маркшейдерия
Дорожное хозяйство
Gemini предназначен для выполнения аэросъемочных работ с получением высокоточных пространственных данных:
- трехмерное облако точек
- цифровая модель местности
- цифровая модель рельефа
- ортофотоплан
- трехмерная текстурированная полигональная модель объектов местности
Максимальная производительность
Алгоритм поддержания максимально допустимой скорости в зависимости от ветровых нагрузок и оптимизация маршрута обеспечивают высокую производительность съемки: до 1,5 км2 за полет при пространственном разрешении 3 см/пикс.
Время полета до 40 мин
Протяженность маршрута до 30 км
Высокая точность КЦП в кинематике
Встроенный высокоточный геодезический GNSS-приемник, поддерживающий работу со спутниковыми системами GPS/GLONASS в диапазонах частот L1/L2, позволяет достигать точность координат центров проекций (КЦП) снимков в режиме PPK/РРР 1,5 см* даже при значительной длине базовой линии.
* фактическая точность спутниковых определений зависит от длины базовой линии и условий, в которых проводятся измерения (состояния ионосферы, тропосферы, геометрии видимых спутников и наличия многолучевости)
Плановая точность фотограмметрической модели — 5 см
Больше матрица — меньше шума
Фотокамера 24 Мпикс с объективом 20 мм позволяет получать снимки отличного качества с меньшим уровнем шума и более высоким динамическим диапазоном даже в условиях низкой освещенности, что также повышает производительность за счет увеличения количества съемочных часов в сутки.
Каждая фотокамера проходит точную калибровку фокусного расстояния.
Простота и удобство во всем
- Планирование полетной миссии в Geoscan Planner
- Подготовка и проверка Gemini
- Выполнение полетной миссии и контроль через Geoscan Planner
- Геопривязка отснятого материала в Geoscan Planner
- Вычисление точных КЦП и фотограмметрическая обработка снимков
Автоматизированный процесс выполнения АФС
Достаточно выделить область и установить параметры аэрофотосъемки. ПО Geoscan Planner автоматически выстроит маршрут полета и загрузит его в автопилот. Подтвердите запуск, и Gemini полетит по заданному маршруту, строго соблюдая высоту и степень перекрытия снимков.
По завершению полета материалы будут сохранены на SD-карте.

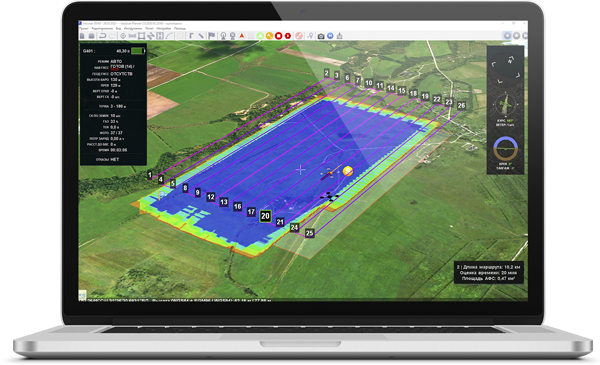

Geoscan Planner
ПО Gеoscan Planner позволяет строить полетные задания для съемки площадных и линейных объектов, использовать различные режимы полета (по точкам, с учетом рельефа и др.), загружать kml и kmz-файлы, использовать различные картографические подложки, контролировать полет и вносить изменения в полетное задание в процессе его выполнения. После завершения миссии создается RINEX-файл с временными метками моментов фотографирования.
Особенности Geoscan Planner:
- 3D-среда для планирования полетных заданий с учетом рельефа
- подгрузка и редактирование пользовательских карт и подложек (wms, wmts, tiff, kmz, tls)
- автоматическое построение полетного задания по kml-файлам
- настройка фотокамеры
- множество систем координат
- дистанционное ручное управление
- режим плеера
Надежность в эксплуатации
Алгоритм определения курса без использования магнитного компаса обеспечивает бесперебойный полет в условиях магнитных аномалий, что расширяет возможности использования дрона.
Радиоканал связи позволяет работать на удалении до 5 км, что дает возможность снимать протяженные и удаленные объекты, не теряя контроль над дроном.

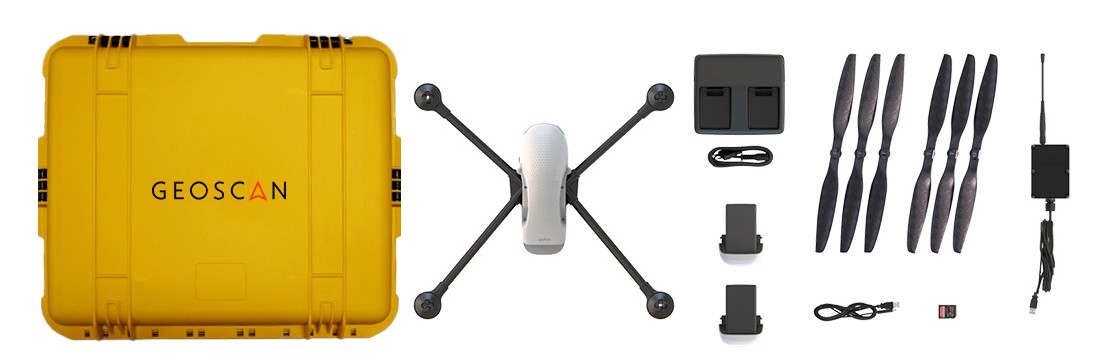

Компактный и ударопрочный кейс с классом защиты IP67 гарантирует безопасную транспортировку комплекса. В кейсе предусмотрено место для пяти аккумуляторных батарей (2 в комплекте и 3 дополнительные).
Система точного позиционирования, состоящая из сенсора оптического потока и ультразвуковых датчиков, гарантирует безопасные взлет и посадку даже в условиях нестабильного сигнала GNSS.
Интеллектуальная аккумуляторная батарея Gemini обеспечивает удобную и безопасную работу с комплексом. Функция встроенной балансировки позволяет продлить срок службы батареи, а светодиодные индикаторы всегда подскажут уровень заряда.
Характеристики
БВС
| Тип БВС | мультироторный |
| Двигатели | электрические, бесколлекторные, 4 шт |
| Масса (с АКБ и винтами) | 2 кг |
| Размер по диагонали (без винтов) | 550 мм |
| Макс. продолжительность полета | 40 мин |
| Макс. скорость полета | вертикальная 18 км/ч горизонтальная 54 км/ч |
| Макс. высота полета (над уровнем моря) | 4000 м |
| Макс. высота полета (над уровнем земли) | 500 м |
| Макс. допустимая скорость ветра | 10 м/с |
| Рабочий диапазон температур | от -15 до 40 °С |
Фотокамера
| Максимальное разрешение | 6000 × 4000 |
| Размер матрицы | APS-C (23,5 × 15,6 мм) |
| Тип затвора | механический, шторно-щелевой |
| Фокусное расстояние | 20 мм |
| Макс. значение диафрагмы | f/2,8 |
| Диапазон ISO | 100 – 16000 |
| Скорость механического затвора | 1/4000 – 30 c |
GNSS-приемник
| JAVAD TR-2S: | |
| Количество каналов | 874 универсальных |
| Время старта (горячий/холодный) | <5/<35 с |
| Отслеживаемые сигналы | GPS: L1/L2/L5; GLONASS: L1/L2/L3; Galileo: E1/E5A/E5B/ALTBOC/E6; BeiDou:B1/B1C/B2A/B2B/ALTBOC/B3 |
| Точность определения положения (PPK<span |
горизонтальная: 10 мм +1 ppm × длина базовой линии вертикальная: 15 мм + 1 ppm × длина базовой линии |
| U-blox ZED-F9: | |
| Количество каналов | 184 универсальных |
| Время старта (горячий/холодный) | <2/<25 с |
| Отслеживаемые сигналы | GPS: L1/L2; GLONASS: L1/L2; Galileo:E1B/E1C/E5c; BeiDou: B1I/B2I |
| Точность определения положения (PPK) |
горизонтальная: 10 мм +1 ppm × длина базовой линии вертикальная: 10 мм + 1 ppm × длина базовой линии |
Радиомодем
| Рабочая частота | 867,75 – 872,25 МГц |
| Излучаемая мощность | <100 мВт |
| Макс. пропускная способность | 500 кбит/с |
| Макс. задержка в канале | 20 мс |
| Метод разделения режимов прием – передача | TDD |
| Макс. дальность действия | 5 км |
АКБ
| Тип АКБ | литий-ионный |
| Напряжение | 21,6 В |
| Масса | 710 г |
| Емкость | 6700 мА·ч |
| Энергия | 144,7 Вт·ч |
| Рабочий диапазон температур | от -15 до 40 °С |
Зарядное устройство
| Входное напряжение | ~100 – 240 В |
| Входной ток | 1 А |
| Макс. ток заряда | 6 А |
| Макс. ток разряда | 120 мА |
| Время заряда АКБ (до уровня 95%) | 75 мин |
| Время заряда АКБ (до уровня 100%) | 105 мин |
| Рабочий диапазон температур | от 0 до 40 °С |
Транспортировочный кейс
| Внешние габариты | 63×50×31 см |
| Масса (вместе с оборудованием, входящим в комплект поставки) | 12,6 кг |
| Класс пылевлагозащиты | IP67 |
| Наличие колес | да |
