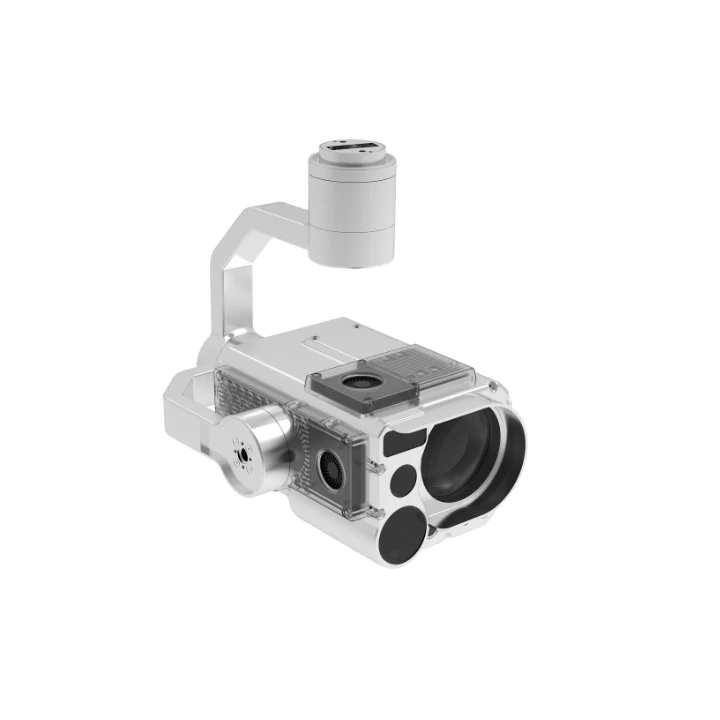

Лазерный детектор метана MetScan V1 для БПЛА
MetScan V1 – передовой лазерный детектор метана для поиска утечек газа и автоматизированного мониторинга состояния окружающей среды. Устанавливается на БПЛА DJI Matrice 400, 350 и модели других производителей. Ориентирован на службы промышленной безопасности, операторов нефтегазовой инфраструктуры, подрядчиков по инспекциям и эксплуатирующие организации. Благодаря технологии TDLAS с открытым контуром и частотой дискретизации 50 Гц, MetScan V1 с высокой точностью обнаруживает неорганизованные выбросы метана с безопасного расстояния до 120 м. Лазерный детектор закрывает задачи по бесконтактному и автоматизированному поиску утечек CH₄ в труднодоступных местах и на опасных объектах. Экономит время, ресурсы и обеспечивает безопасность сотрудников.
DJI Matrice 350 RTK Combo BS65*1 TB65*2
1 824 000 ₽
DJI Matrice 400 Combo
1 820 000 ₽
Лазерный детектор метана MetScan V1 для БПЛА
Цена по запросу
Описание
Типовые решения с лазерным детектором МetScan V1
Основная задача MetScan V1 – автоматизация и оптимизация поиска утечек газа и мониторинга состояния окружающей среды промышленных и гражданских объектов. Детектор выявляет утечки метана в любых технологических сооружениях: газопроводах, скважинах, в высотных зданиях, а также на свалках, очистных сооружениях и других промышленных объектах.
Лазерный детектор MetScan V1 относится к классу 3R и соответствует следующим стандартам безопасности: IEC 60825-1, EN 60825-1:2014 + A11:2021 и GB/T 7247.1-2024.
Нефтегазовые объекты: скважины, станции, заводы
Инспекция с MetScan V1 реализуется секторным методом сканирования без захода на территорию – дрон зависает за периметром, детектор сканирует сектор, а ПО AIRINS.ai формирует 2D/3D тепловые карты распределения метана. За один вылет точечно обследуются критичные узлы (клапаны, фланцы, манометры) с использованием TDLAS датчика на 3‑осевом подвесе.
Благодаря сверхстабильному 3-осевому карданному подвесу и телеобъективу (эквивалент 300 мм) MetScan V1 может точно и стабильно обнаруживать и визуализировать небольшие компоненты, такие как клапаны, фланцы и манометры, на расстоянии более 100 м, что позволяет быстро определять места утечек.
Трубопроводы: ленточное сканирование и плотная карта утечек газа
Инспекция трасс реализуется с помощью функции ленточного сканирования 1D Roll‑Axis Sweep, что в сочетании с частотой сканирования 50 Гц расширяет зону покрытия вокруг трубы и формирует плотное облако точек утечек CH₄, минимизируя слепые зоны. Это позволяет получить непрерывную карту концентрации вдоль трассы, выполнить ретроспективный анализ по времени и координатам и выделить приоритетные участки для ремонта.
Промышленные и городские объекты: высотные здания, внутренние помещения
MetScan V1 способен находить утечки метана внутри помещений через многослойное стекло с пределом обнаружения менее 7% НПВ при глубине помещения около 2 м. Это дает достаточный запас времени для реагирования и делает решение востребованным у коммунальных служб, МЧС, управляющих и эксплуатирующих компаний, а также промышленных предприятий с внутренними газопроводами.
Ключевые преимущества и технологии детектора MetScan V1
Метод OP-TDLAS
В основе работы MetScan V1 лежит метод открытой абсорбционной лазерной спектроскопии OP‑TDLAS. Технология позволяет дистанционно измерять концентрацию метана вдоль лазерного луча без необходимости отбора проб, обеспечивая высокую достоверность результатов и возможность проведения бесконтактных инспекций на опасных объектах.
Научная работа
Тюменский Индустриальный Университет выпустил научную работу, где рассматривается трансформация подходов к обеспечению безопасной эксплуатации объектов добычи нефти и газа за счет внедрения комплекса беспилотных технологий, искусственного интеллекта и метода открытой абсорбционной лазерной спектроскопии OP‑TDLAS.
Эксплуатационные параметры оптических и лазерных систем
Расстояние обнаружения метана для TDLAS датчика составляет от 30 м до 120 м. Для детального осмотра мелких компонентов (клапанов, фланцев, манометров) с дистанции детектор дополнительно оснащён двойной широкоугольной камерой 35 мм и телеобъективом 300 мм. Для точной привязки объектов дополнительно используется лазерный дальномер с дальностью измерения до 800 м ночью и до 500 м днём.
Стабильность изображения и точность наведения обеспечивает 3‑осевой карданный подвес, компенсирующий вибрации и колебания дрона в полёте.
Высокая плотность данных и гео-привязка
Частота измерений 50 Гц формирует плотный массив данных и минимизирует пропуски утечек, создавая детализированные карты распределения метана. Лазерный детектор MetScan V1 поддерживает два режима сканирования.
● 1D режим с функцией 1D Roll‑Axis Sweep для ленточного сканирования вдоль трасс;
● 2D режим для секторного сканирования площадок, станций, скважин и других площадных объектов.
Каждая зафиксированная точка утечки автоматически получает точные координаты: долготу, широту и относительную высоту лазерного пятна. Система формирует полноценный цифровой след для отчётности.
Программное обеспечение AIRINS.ai и экспорт данных
Данные сканера обрабатываются в ПО AIRINS.ai, предоставляя пользователю:
● Визуализацию в реальном времени;
● Анализ исторических миссий;
● Построение 2D/3D тепловых карт распределения метана;
● ИИ инструменты для формирования отчётов с ранжированным списком очагов загрязнения, а также ссылками на Google Maps для навигации полевых групп.
ПО AIRINS.ai поддерживает выгрузку данных в форматах, пригодных для интеграции в корпоративные системы:
● CSV/KML для импорта в ГИС и картографические слои;
● API/MQTT для потоковой передачи данных в диспетчерские и SCADA системы;
● Шаблоны отчётов под требования заказчика, включая поля для паспортов оборудования, номеров участков, кодов инцидентов.
Интеграция с экосистемой DJI и совместимость с другими БПЛА

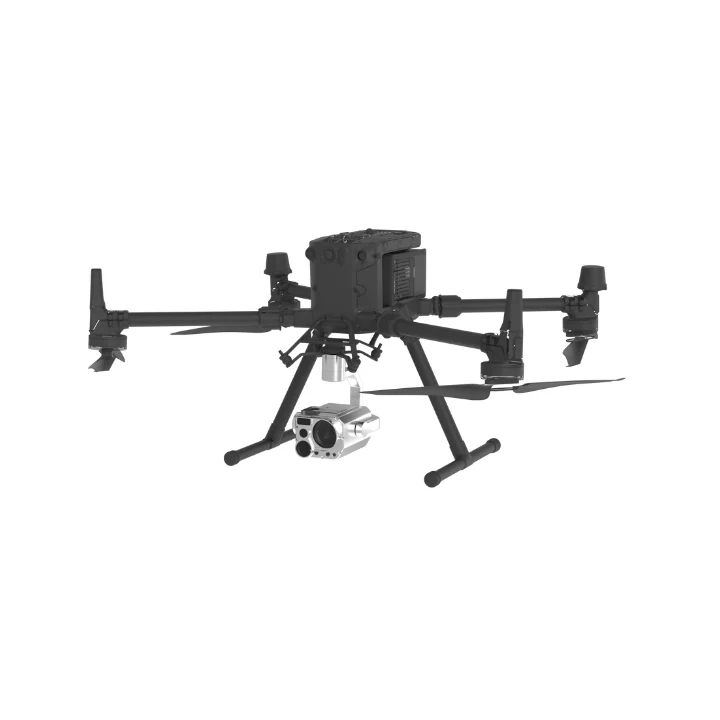

MetScan V1 поддерживает DJI PSDK, предоставляя управление модулем и просмотр данных в режиме реального времени непосредственно в приложении DJI Pilot 2. Модуль совместим с дронами DJI Matrice 400 и Matrice 350, а также с беспилотными платформами других производителей, обеспечивая гибкость интеграции в уже существующий парк БПЛА.
Защита и снижение ошибок
Степень защиты IP54 делает модуль устойчивым к пыли и брызгам воды, позволяя использовать его в условиях, характерных для нефтегазовых и промышленных объектов. Встроенные алгоритмы обработки сигнала и ПО AIRINS.ai фильтруют шумы и помехи, снижая количество как ложноположительных, так и ложноотрицательных результатов.
Сценарий применения детектора газа MetScan V1 и DJI Matrice 400
Подготовка миссии
В ПО задаётся маршрут по точкам или сектор сканирования. При необходимости активируется автоматическая стыковка с док‑станцией.
Полёт и сканирование
Дрон летит в ручном, полуавтоматическом или автоматическом режиме. Детектор газа MetScan V1 непрерывно измеряет концентрацию метана, фиксирует координаты и высоту лазерного пятна, записывает видео с обеих камер.
Построение карт и анализ
Данные передаются в ПО AIRINS.ai, где строятся 2D/3D тепловые карты, выявляются аномалии и формируются отчёты. Доступны как данные в реальном времени, так и исторический анализ.
Экспорт и отчётность
Результаты выгружаются в форматах, совместимых с ГИС и корпоративными системами (CSV, KML и др. — при наличии).
Сравнительные преимущества использования системы MetScan V1
| Параметр | Ручной газоанализатор | MetScan V1 и DJI Matrice 400 |
| 1 км трассы | 4-6 часов, 2-3 человек | 20-30 минут, 1 оператор |
| Слепые зоны | Труднодоступные участки | Практически отсутствуют |
| Отчёт | Ручной, зачастую бумажный | Цифровая карта + координаты + видео + экспорт |
| Риск для персонала | Высокий | Отсутствует |
Характеристики
| Параметр | Значение |
|---|---|
| Метод обнаружения | OP-TDLAS (Абсорбционная спектроскопия с использованием перестраиваемого диодного лазера открытого пути) |
| Класс безопасности лазера | 3R (избегать прямого попадания в глаза) |
| Диапазон измерения | 0 ~ 99,999 ppm·m |
| Точность | Относительная погрешность ≤10% (1,000 ~ 50,000 ppm·m на высоте 20 м) |
| Частота дискретизации | 50 Гц (50 точек измерения в секунду) |
| Расстояние обнаружения – дистанционный датчик метана | От 30 м до 120 м в зависимости от размера газового облака, концентрации газа, отражающей поверхности и помех от солнечного света. |
| Рекомендуемое рабочее расстояние | ≤75 м при ярком солнечном свете, для газового облака с концентрацией 1000 ppm·m; ≤100 м ночью, для газового облака с концентрацией 2500 ppm·m |
| Максимальная дальность обнаружения – лазерный дальномер | 800 м ночью и 500 м днем |
| Камеры | Широкоугольный объектив, эквивалентное фокусное расстояние 35 мм; Телеобъектив, эквивалентное фокусное расстояние 300 мм. |
| Размеры | 192 x 129 x 172 мм |
| Масса | 890 грамм |
| Стандарт защиты | IP54 |
FAQ
О: Детектор метана использует открытую абсорбционную лазерную спектроскопию (OP‑TDLAS). Лазер проходит через воздух, а приемник фиксирует поглощение на длине волны 1650 нм — это позволяет определять концентрацию метана без отбора проб.
О: MetScan V1 предоставляет пользователю дистанционный, площадной и картографированный результат с привязкой к координатам и временем без рисков для персонала и за короткие промежуток времени. Ручной анализатор — точечный, требует присутствия оператора рядом с объектом в течение всего дня.
О: Да, при условии поддержки ПО PSDK и совместимости по питанию и интерфейсам. Требуется дополнительная интеграция. Закажите консультацию у специалистов Aermotus, если хотите поставить MetScan V1 на свой дрон — связаться.
О: Нет. Режим сканирования выбирается до старта и требует перезапуска дрона и пульта при смене.
О: MetScan V1 полагается на диффузное отражение лазерного луча, а зеркальные и водные поверхности дают слабое обратное рассеивание, из‑за чего сигнал теряется.
О: Осадки, туман, сильный ветер (дрейф дрона), зеркальные или глянцевые поверхности, слишком высокая или низкая высота полёта. Однако большая часть помех купируется работой алгоритмов анализа данных внутри детектора и обработкой данных в ПО AIRINS.ai.
ПО
AIRINS.ai (ранее известно как Soarability Spatiotemporal Insights, SSI)
AIRINS.ai поддерживает выгрузку данных в стандартных форматах (CSV, KML) для импорта в ГИС и картографические системы. Кроме того, есть API и MQTT для потоковой передачи данных в диспетчерские центры и SCADA-системы.
