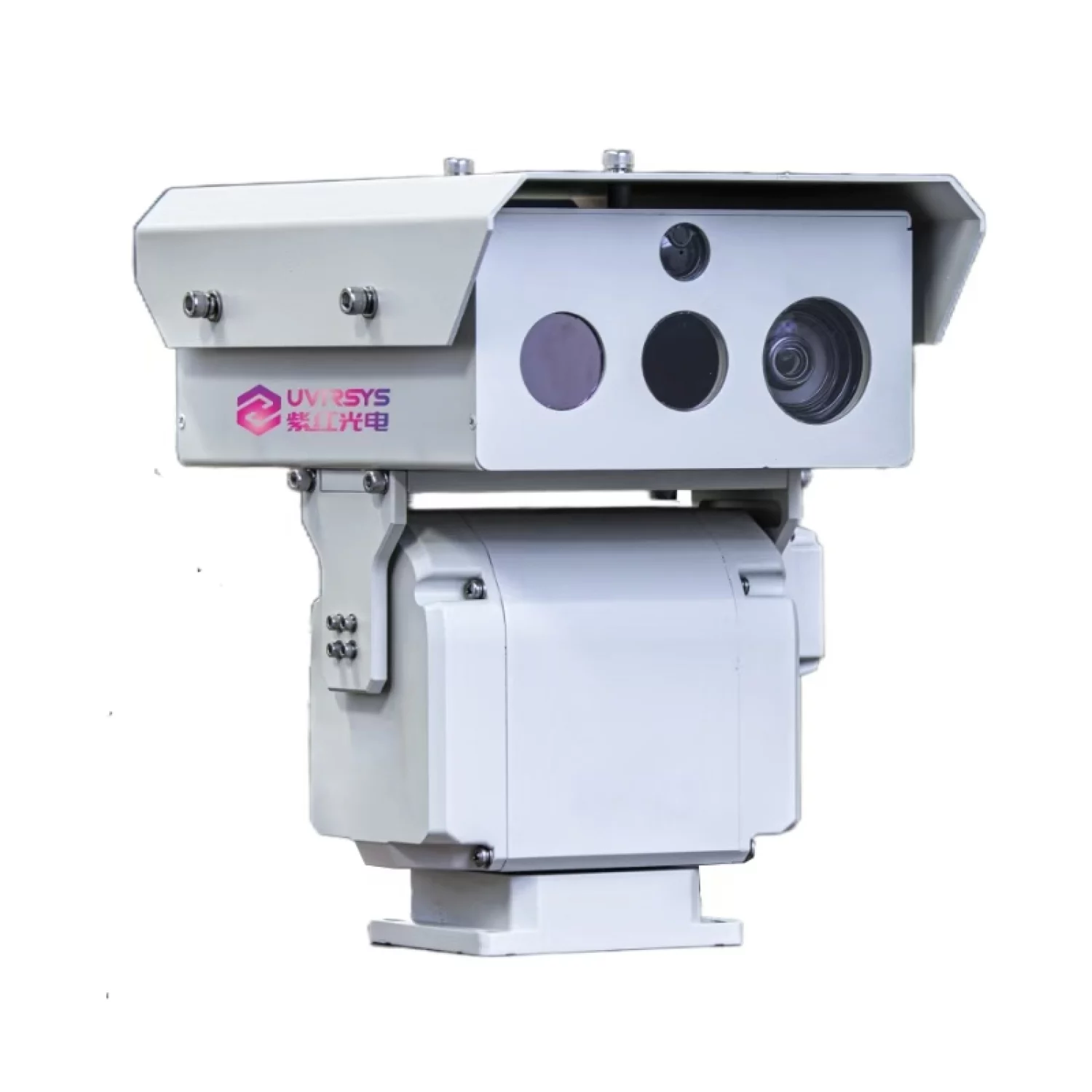

Мультиспектральная камера ZH580-ONL
Мультиспектральная система онлайн-мониторинга с УФ-, ИК- и видимым каналами для круглосуточного контроля коронных разрядов, частичных разрядов и температурных аномалий. До 256 предустановленных маршрутов, автоматические тревоги, температурный анализ и удалённая передача данных позволяют организовать непрерывный контроль ключевых объектов электроэнергетики.
Описание
ZH580-ONL — система непрерывного мониторинга и визуализации с УФ-, инфракрасным и видимым каналами. Она предназначена для онлайн-контроля коронных разрядов, частичных разрядов и перегрева, которые могут быть ранними признаками неисправности электрооборудования.
Система обеспечивает круглосуточное наблюдение за ключевыми объектами энергетической инфраструктуры. На основе заранее заданных точек и маршрутов инспекции ZH580-ONL автоматически контролирует оборудование в пределах поля зрения, формирует тревожные сообщения и передаёт координаты обнаруженных событий в режиме реального времени.
Высокое разрешение УФ-, ИК- и видимого каналов позволяет одновременно получать информацию о коронных разрядах и температурном состоянии оборудования. ИК-канал поддерживает измерение температуры в диапазоне до +650 °C, а функция многозонального анализа позволяет контролировать отдельные точки, зоны, линии и изотермы.
- УФ-, ИК- и видимый каналы в единой системе.
- Круглосуточный онлайн-мониторинг электрооборудования.
- До 256 групп предварительно заданных точек и маршрутов инспекции.
- Автоматическое оповещение и передача координат в реальном времени.
- Многоточечный и многозональный температурный анализ.
- Поддержка до 20 точек, 10 зон, 10 линий и 10 изотерм.
- УФ-детектор без затухания.
- До 18 комплектов оборудования для онлайн-мониторинга во внутренней сети.
- Gigabit Ethernet для быстрой передачи видеопотока.
- RS-485 с поддержкой протокола PELCO-D.
- Многоэкранное отображение и многоканальное управление.
- Поддержка SDK, DEMO и разработки специализированного программного обеспечения.
- Удалённый доступ с разграничением прав пользователей.
Области применения
- Преобразовательные станции.
- Подстанции.
- Линии электропередачи.
- Мониторинг ключевых объектов электроэнергетики.
- Научно-исследовательские задачи.
Характеристики
| Модель | ZH580-ONL |
| Применение | Электроэнергетика, исследования, мониторинг подстанций/преобразовательных станций |
| Чувствительность УФ | 2,2 × 10″ Вт/см² |
| Чувствительность к разряду | 1 pC @ 10 м |
| Точность наложения УФ | 5 мрад |
| Линии УФ-изображения | 30 |
| Спектральный диапазон УФ | 240–280 нм |
| Разрешение УФ | 736 × 576 пикселей |
| Поле зрения УФ | 13,3° × 10° |
| Режимы подсчёта | 5 режимов |
| Цвета коронных разрядов | 7 регулируемых цветов |
| Поле зрения | 25° × 19° |
| Тип ИК-сенсора | Неохлаждаемая фокальная плоскость, тепловизионный тип |
| Разрешение ИК | 640 × 480 пикселей |
| Точность наложения ИК | 0,28 мрад |
| Спектральный диапазон ИК | 7–14,5 мкм |
| Диапазон измерения температуры | −20…+650 °C |
| Точность измерения температуры | ±2 °C / ±2%, берётся большее значение |
| Чувствительность ИК | 50 мк при 30 °C |
| Фокусировка ИК | Автоматическая, моторизованная |
| Чувствительность видимой камеры | 0,007 лк |
| Разрешение видимой камеры | 1920 × 1080 пикселей |
| Оптическое увеличение | 30× |
| Сигнальная система | PAL |
| Отношение сигнал/шум | 52 дБ |
| Сетевой интерфейс | RJ45 с крепёжными отверстиями |
| Последовательный порт | RS-485 |
| Интерфейс/протокол управления | JMODBUS protocol |
| Релейный выход | 1 выход, DC24V/1A |
| Сетевой интерфейс передачи данных | Gigabit Ethernet |
| Сетевые протоколы | TCP, UDP, HTTP |
| Передаваемый контент | Команды управления, изображения, передача видео |
| Количество пользователей | До 10 пользователей, 3 уровня администрирования |
| Безопасность | Авторизованные имя пользователя и пароль, фильтрация защищённых IP-адресов |
| Контроль неисправностей | Обнаружение конфликтов IP-адресов, обнаружение маскирования |
| Горизонтальный диапазон PTZ | 0–360°, непрерывное вращение |
| Горизонтальная скорость PTZ | 0,01–60°/с |
| Вертикальный диапазон PTZ | −75°…+40° |
| Вертикальная скорость PTZ | 0,01–30°/с |
| Предустановленные позиции | 256 |
| Обратная связь и управление | В режиме реального времени |
| Отображение | Многоэкранное отображение, многоканальное управление |
| Программное обеспечение | Поддержка специализированной разработки |
| Предварительно заданные точки и маршруты | До 256 групп |
| Анализ | До 20 точек, 10 зон, 10 линий и 10 изотерм; максимальная/минимальная температура |
| Количество комплектов для онлайн-мониторинга | До 18 комплектов оборудования во внутренней сети |
| УФ-детектор | Без затухания |
| Источник питания | 12/24V DC |
| Тип зарядки | DC P charger |
| Рабочая температура | −20…+50 °C |
| Температура хранения | −40…+70 °C |
| Влажность | ≤90%, без конденсации |
| Степень защиты | IP54 |
| Стандартная комплектация | УФ-, ИК-, VIS-камера, адаптер, сетевой кабель, руководство по запуску, гарантийный талон, программное обеспечение |
| Опциональная комплектация | Ноутбук |
