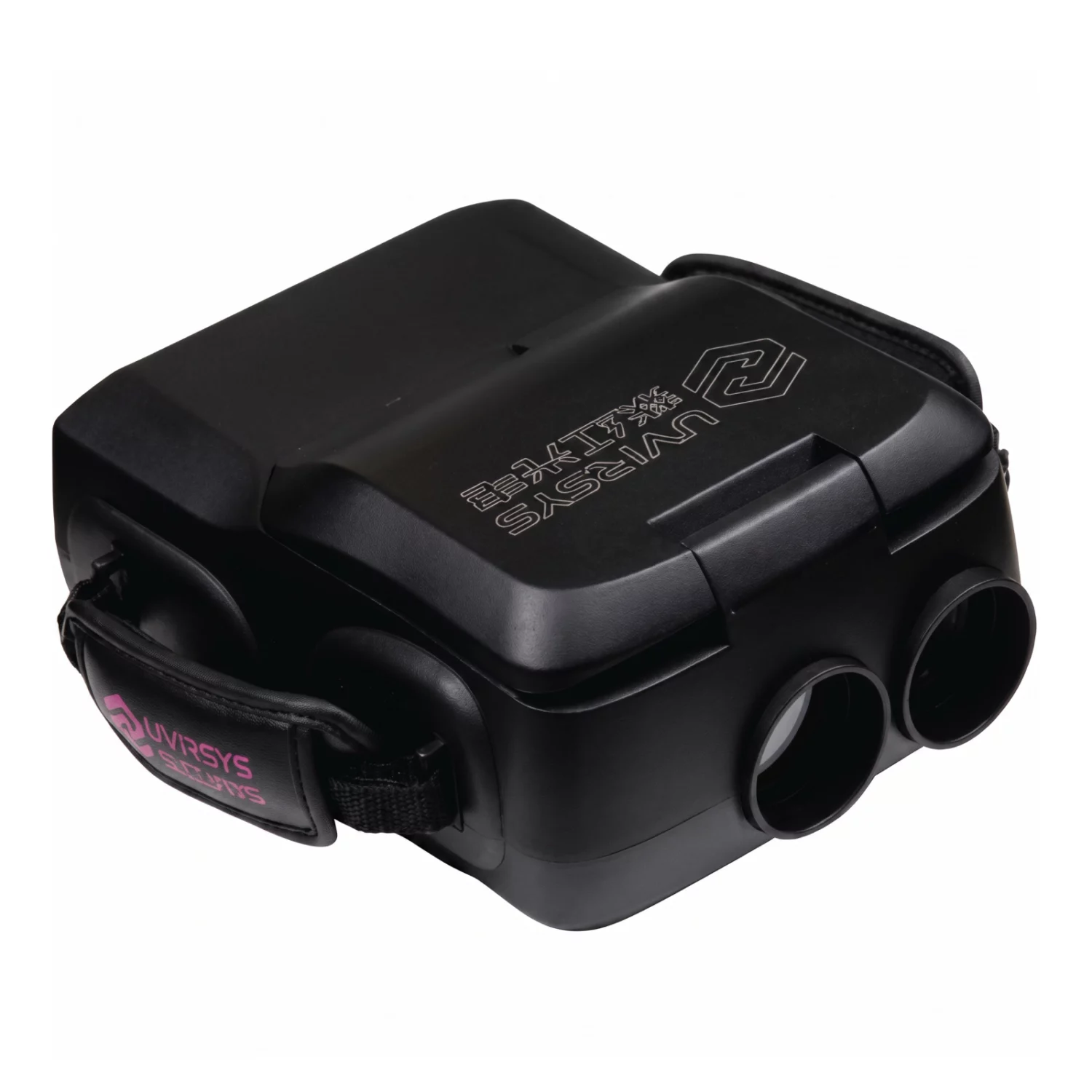

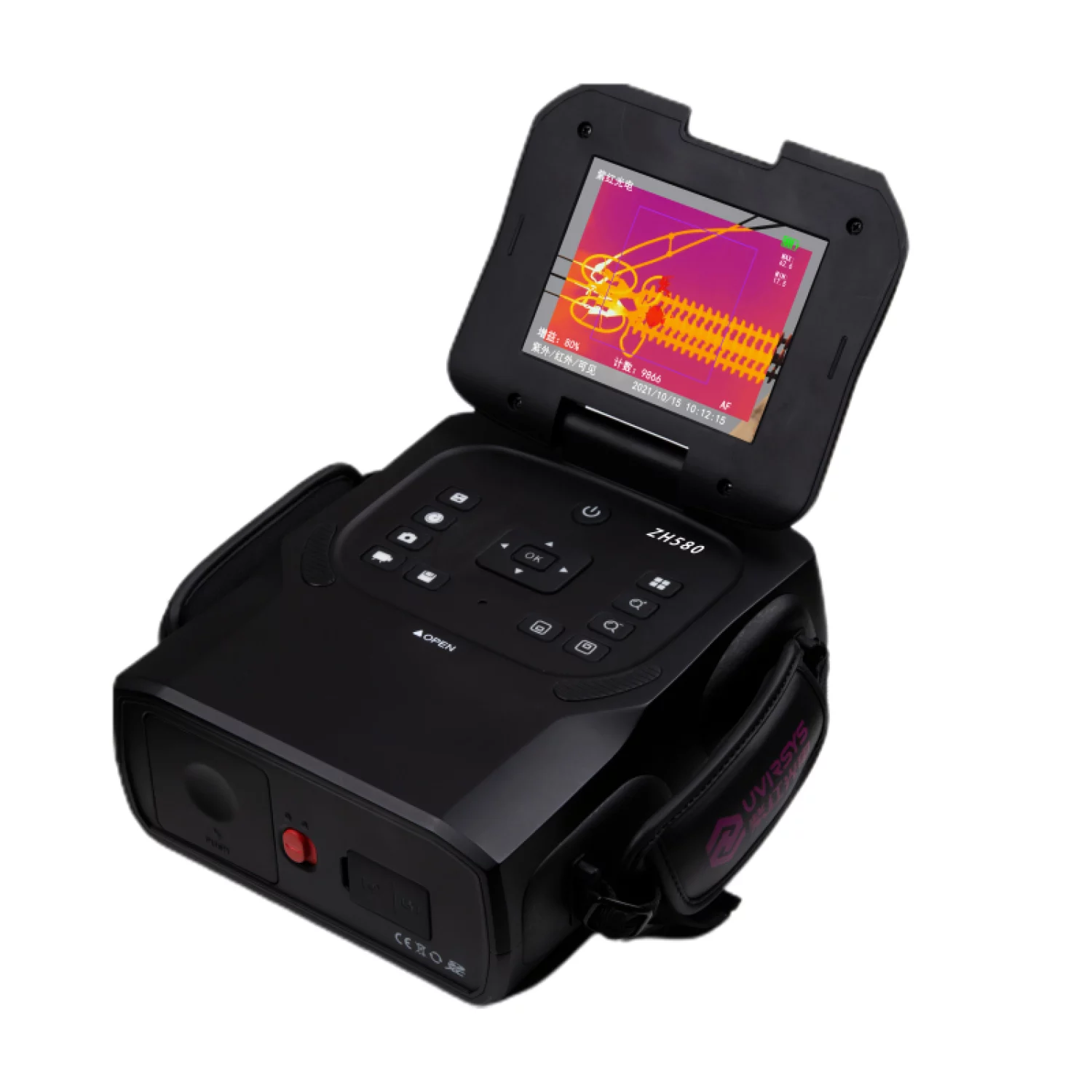

Мультиспектральная камера ZH580
Мультиспектральная камера с УФ-, ИК- и видимым каналами для одновременного обнаружения коронных разрядов и температурных дефектов. Высокочувствительный УФ-сенсор, ИК-разрешение 640×480, точное позиционирование, подсчёт фотонов и запись данных делают камеру эффективным инструментом неразрушающего контроля электроэнергетического оборудования.
Описание
ZH580 объединяет УФ-, инфракрасную и видимую камеры в единой системе для одновременного контроля коронных разрядов и температурных дефектов электрооборудования. Камера предназначена для неразрушающего контроля подстанций, линий электропередачи и других объектов энергетической инфраструктуры.
УФ-канал с диапазоном 240–280 нм использует технологию отсекающего солнечный фон фильтра, позволяя обнаруживать слабые УФ-сигналы, возникающие при коронных разрядах, как в дневное, так и в ночное время. Алгоритм совмещения изображений обеспечивает точное позиционирование дефектов с точностью наложения до 1 мрад.
Инфракрасный канал оснащён сенсором с разрешением 640×480 пикселей и позволяет отображать температурную точку и её положение в режиме реального времени. Совместная работа УФ-, ИК- и видимого каналов помогает одновременно локализовать частичные разряды и аномальные температурные зоны.
- Высокочувствительный УФ-сенсор и диапазон 240–280 нм.
- Обнаружение коронных разрядов в дневное и ночное время.
- Точное позиционирование дефектов с точностью наложения 1 мрад.
- Подсчёт фотонов для количественного анализа интенсивности дефектов.
- Регулировка УФ-усиления от 0 до 100%.
- Инфракрасный сенсор 640×480 пикселей.
- Одновременный контроль частичных разрядов и температурных аномалий.
- Запись и воспроизведение фотографий и видео.
- Сохранение данных на TF-карту.
- Более 3 часов работы от аккумулятора.
- Прочный корпус для стабильной эксплуатации в сложных атмосферных условиях.
- Компактная конструкция с эргономичным управлением и стандартным креплением под штатив.
Области применения
- Подстанции.
- Электростанции.
- Линии передачи и распределения электроэнергии.
- Электрифицированные железные дороги и метрополитен.
- Высоковольтные лаборатории.
- Службы инспекции электроэнергетического оборудования.
Характеристики
| Спектральный диапазон УФ | 240–280 нм |
| Минимальная чувствительность к разряду | 1,0 pC @ 15 м |
| Минимальная чувствительность RIV | 3,6 dBuV (RIV) @ 10 м |
| Минимальная чувствительность УФ | 2,0 × 10⁻18 Вт/см² |
| Фокусировка и диапазон фокусировки УФ | Автоматическая/ручная, 0,5 м – ∞ |
| Интегральная функция УФ | ×2, ×4, ×8, ×16 |
| Поле зрения УФ | 10,0° × 8,0° |
| Разрешение видимой камеры | 1920 × 1080 |
| Фокусировка и диапазон фокусировки видимой камеры | Автоматическая/ручная, 0,5 м – ∞ |
| Минимальная чувствительность видимого света | 0,1 лк |
| Увеличение | 10× оптическое, 12× цифровое |
| Разрешение ИК-сенсора | 640 × 480 |
| Спектральный диапазон ИК | 8–14 мкм |
| Диапазон измерения температуры | −20…+600 °C |
| Поле зрения ИК | 12,4° × 9,9° |
| Точность измерения температуры | ±2 °C / ±2% |
| Чувствительность ИК | NEDT 50 mK |
| Режимы отображения | Combine (UV+VIS), UV only, Visible only |
| Тип дисплея | 5,7-дюймовый цветной трансфлективный LCD с читаемостью при солнечном свете |
| Яркость и разрешение дисплея | 800 cd/cm² |
| Режимы состояния | Реальное время, сон, выключение |
| Непрерывная работа | Непрерывная работа, без системы охлаждения |
| Управление | Клавиатурный ввод, «одна кнопка — одна функция» |
| Запись видео | Предусмотрена |
| Запись фотографий | Предусмотрена |
| Сохранение данных | 64G TF Card |
| Формат видео | MP4 |
| Формат фотографий | JPG |
| Воспроизведение | Видео и фотографии |
| Детектор | Life without attenuation |
| Совмещение изображений | Images fusion algorithm |
| Цвета | Несколько вариантов цвета |
| Аккумулятор | Перезаряжаемый |
| Время работы | 3 часа |
| Потребляемая мощность | DC14.8V, 18.5W |
| Температура хранения и эксплуатации | −20 °C…+60 °C, −20 °C…+55 °C |
| Габариты (Д × Ш × В) | 229 × 131 × 105 мм |
| Вес | 2,8 кг |
