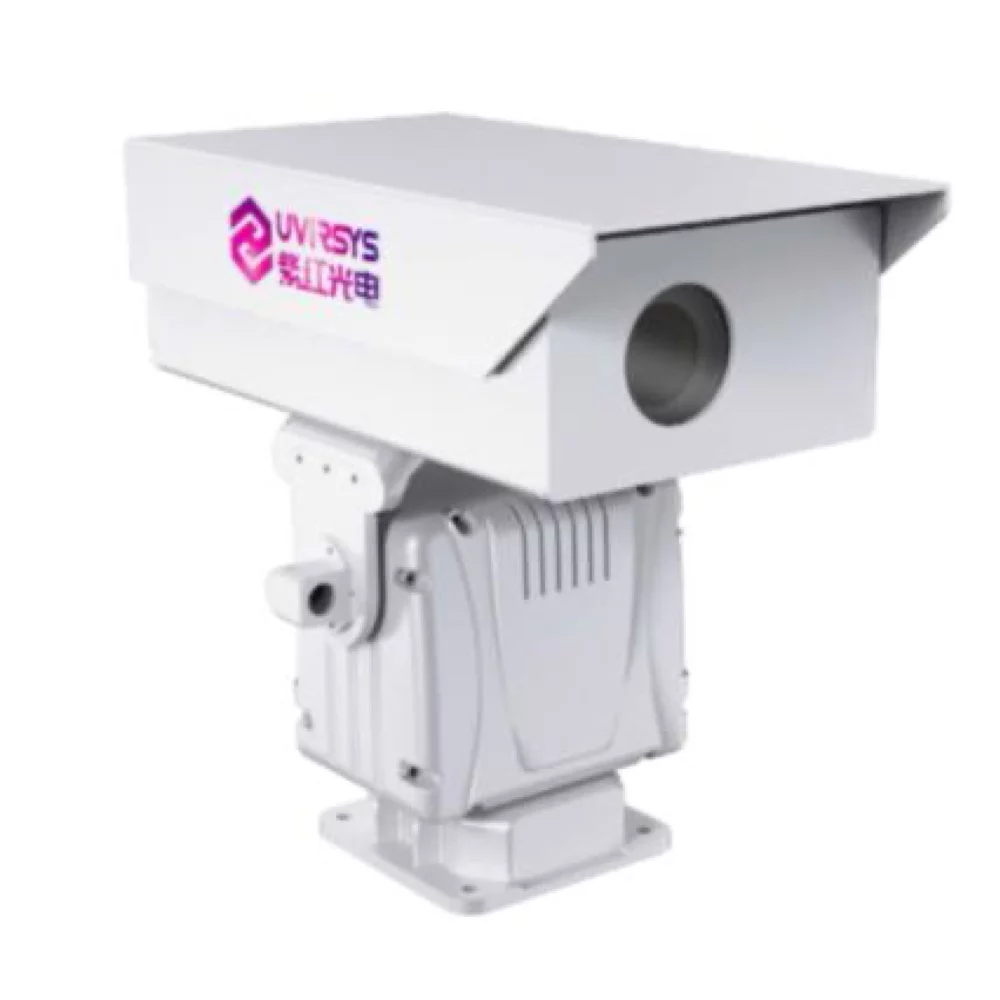

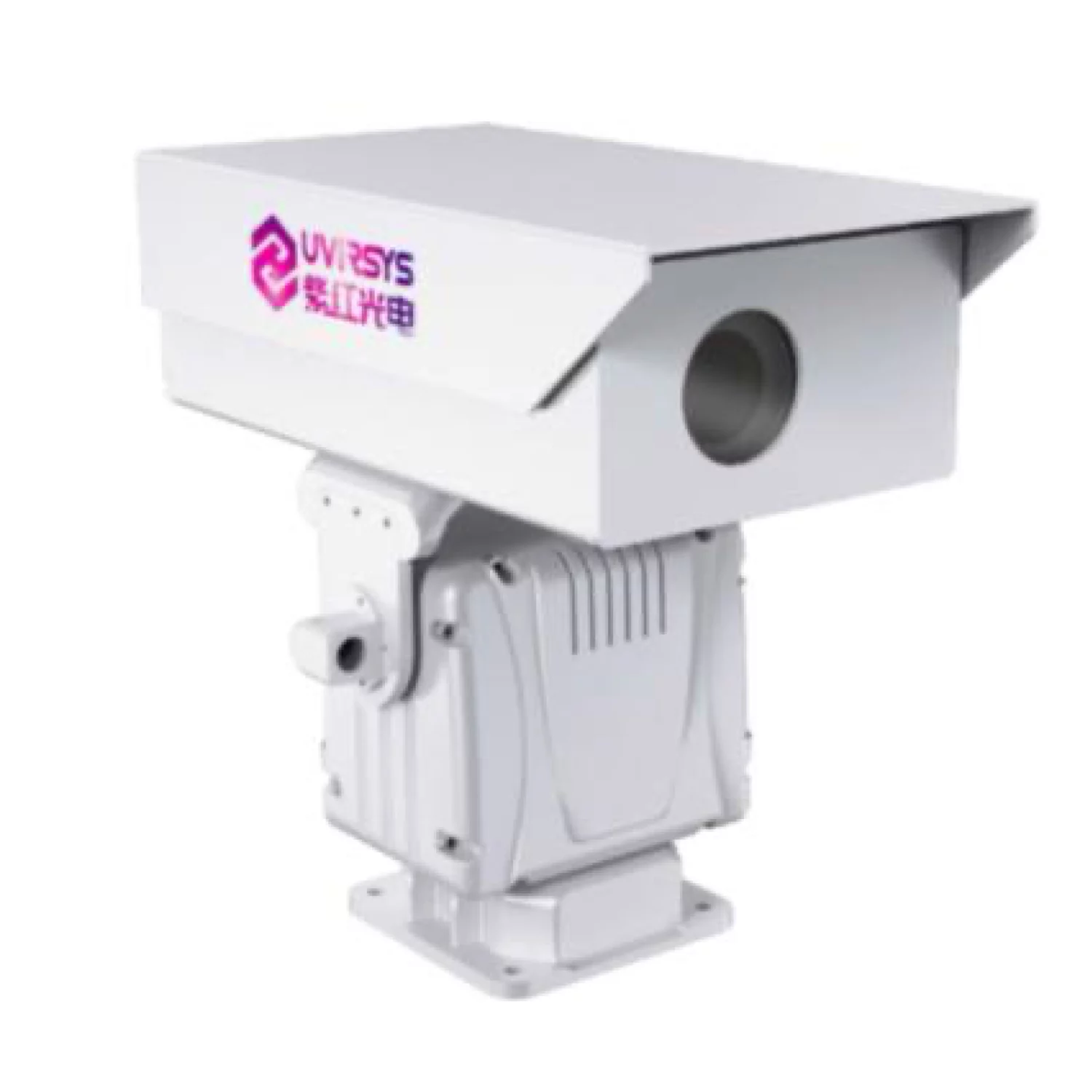

Система онлайн-мониторинга коронных разрядов ZH480-ONL
Интегрированная система непрерывного мониторинга коронных разрядов с УФ- и видимым каналами. Высокочувствительный детектор, точное позиционирование, подсчёт фотонов, поворотный механизм на 360° и удалённая передача данных позволяют контролировать состояние высоковольтного оборудования в режиме реального времени.
Описание
ZH480-ONL — интегрированная двухспектральная система с УФ- и видимым каналами для обнаружения слабых коронных разрядов, сопровождающих частичные разряды. Система предназначена для непрерывного мониторинга электрооборудования высокого напряжения в режиме реального времени, количественной оценки и интеллектуального анализа состояния оборудования.
Камера сочетает высокочувствительный УФ-детектор, алгоритм точного совмещения изображений и высокоточное позиционирование. Цифровая фильтрация и шумоподавление помогают получать информативные изображения, а функция подсчёта фотонов позволяет проводить количественный анализ разрядов.
ZH480-ONL может использоваться как часть комплексной системы мониторинга: фронтальные устройства устанавливаются непосредственно на объектах, а данные передаются в центр управления для удалённого контроля, анализа и диагностики. Система поддерживает многопараметрическое управление и предварительную настройку маршрутов инспекции, что позволяет организовать автоматизированный мониторинг без постоянного присутствия оператора.
- Высокочувствительный УФ-детектор без затухания.
- Точная регистрация и совмещение УФ- и видимого изображения.
- Непрерывный мониторинг и раннее предупреждение о разрядах.
- Возможность работы в дневное время без влияния солнечного света.
- Поворотный механизм с непрерывным вращением на 360°.
- До 128 предварительно заданных положений поворотного механизма.
- Передача сигналов и управление через единую коммуникационную систему.
- Удалённая передача данных и многоэкранный мониторинг в реальном времени.
- Защита от молний и помех, предусмотрены меры заземления.
- Промышленное исполнение для стабильной и долговечной эксплуатации.
ZH480-ONL предназначена для онлайн-мониторинга подстанций и другого высоковольтного электрооборудования, помогая повысить безопасность эксплуатации, автоматизацию и интеллектуальный уровень контроля.
Характеристики
| Спектральный диапазон УФ-камеры | 240–280 нм |
| Минимальная чувствительность к разряду | 1 пКл / 10 м |
| Минимальная чувствительность RIV | 3,6 dBµV (RIV) @ 10 м |
| Минимальная чувствительность в УФ-диапазоне | 2,0 × 10-18 Вт/см² |
| Поле зрения УФ-камеры | Переключаемое: 12,6° × 7,2° и 5° × 3,75° |
| Диапазон фокусировки | 1,5 м–∞ |
| Фокусировка | Автоматическая |
| Диапазон горизонтального движения поворотного механизма | 0–360°, непрерывное вращение |
| Горизонтальная скорость поворота | 0,01–60°/с |
| Диапазон вертикального движения поворотного механизма | −75°…+40° |
| Вертикальная скорость поворота | 0,01–30°/с |
| Предустановленные положения | До 128 предустановок |
| OSD | Меню на английском, китайском и японском языках; отображение данных в реальном времени |
| Релейный выход | 4 канала |
| Обратная связь по углу и управление | Предусмотрены |
| Управление объективом | Предусмотрено, интерфейс настройки предустановок объектива |
| Тип сенсора видимой камеры | 1/4-дюймовый SuperHAD CCD |
| Оптическое увеличение | 10× |
| Цифровое увеличение | 18× |
| Минимальная освещённость | Цветной режим: 2 лк; 0,004 лк. Чёрно-белый режим: 0,2 лк |
| Горизонтальное разрешение | Цветной режим: 600 TVL; чёрно-белый режим: 700 TVL |
| Электронный затвор | 1/100–1/10000 с |
| Отношение сигнал/шум | 52 дБ |
| Динамическое обнаружение | Предусмотрено |
| Разрешение | Эффективные пиксели: 1920 (H) × 1080 (V) |
| Интерфейс управления | Ethernet, RS-485/232 |
