Волоконно-оптический глушитель сотового сигнала

Глушитель сотового сигнала на волоконно-оптической основе может нарушать работу мобильных коммуникационных сервисов, включая голос, SMS и передачу данных, путём подавления нисходящих (downlink) сигналов мобильных телефонов. Он поддерживает подавление всех частотных диапазонов в режимах сетей 2G/3G/4G/5G, а также WIFI.

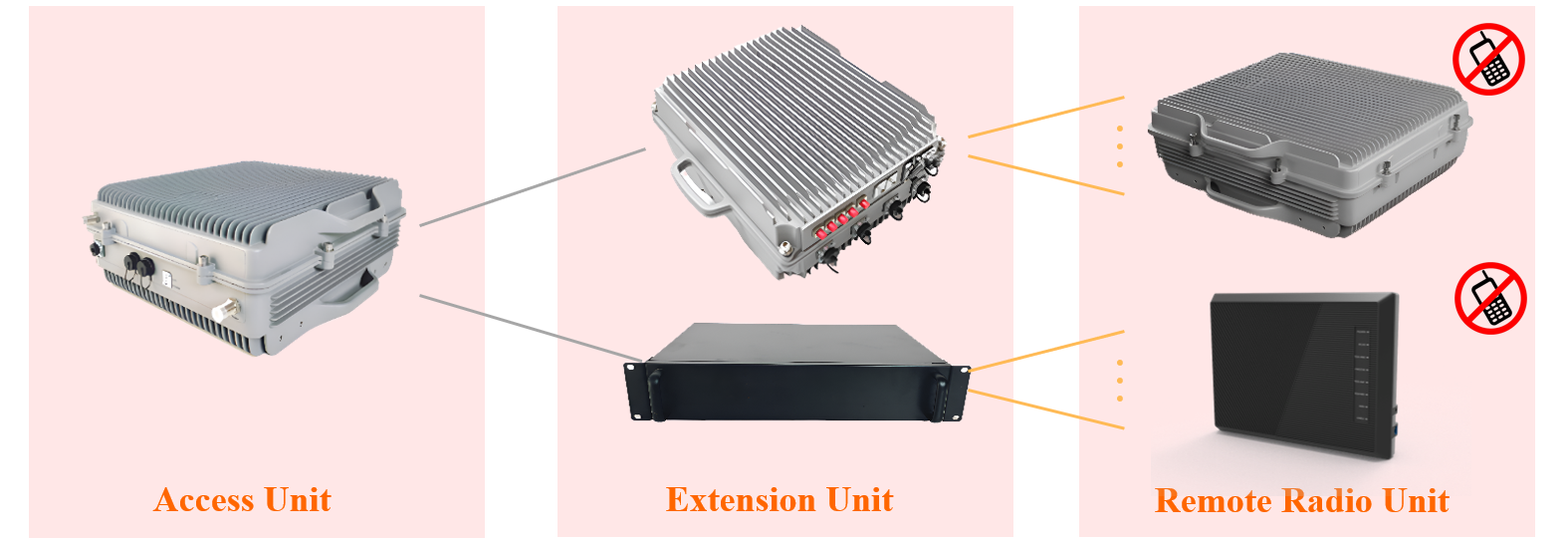

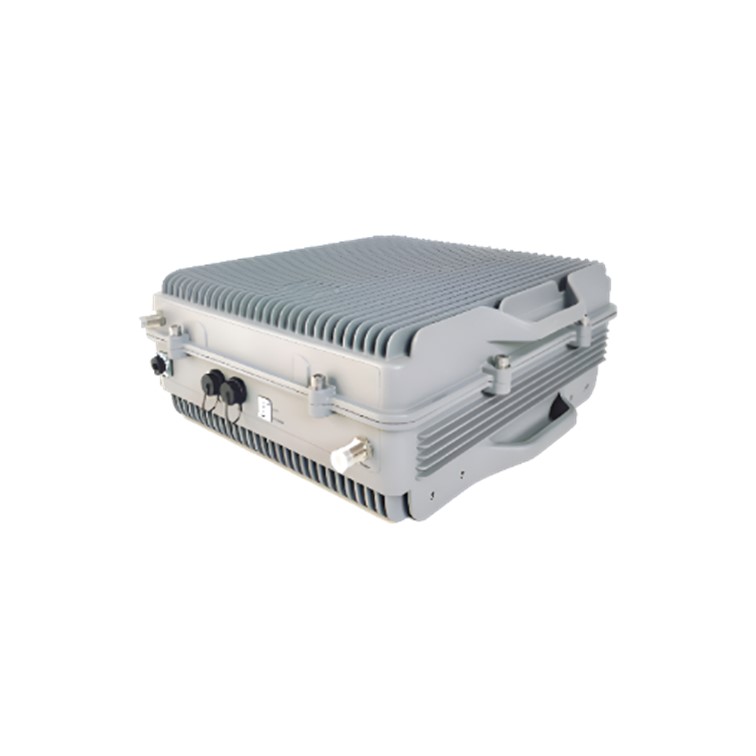

Волоконно-оптический глушитель состоит из блока доступа, нескольких блоков-удлинителей и удалённых радиоблоков. Блок доступа обнаруживает сотовые сигналы в окружающей среде, анализирует их мощность и частоты, синхронизирует TDD-сигналы по восходящей и нисходящей линии и передаёт обработанные сигналы на блоки-удлинители. Каждый блок-удлинитель может подключать несколько удалённых радиоблоков, которые затем излучают усиленные сигналы подавления, направленные в конкретные целевые зоны. При интеграции с системой внутреннего распределения (с использованием RF-кабелей, разветвителей и внутренних антенн) волоконно-оптический глушитель может точно распределять сигналы подавления по нескольким этажам и помещениям.

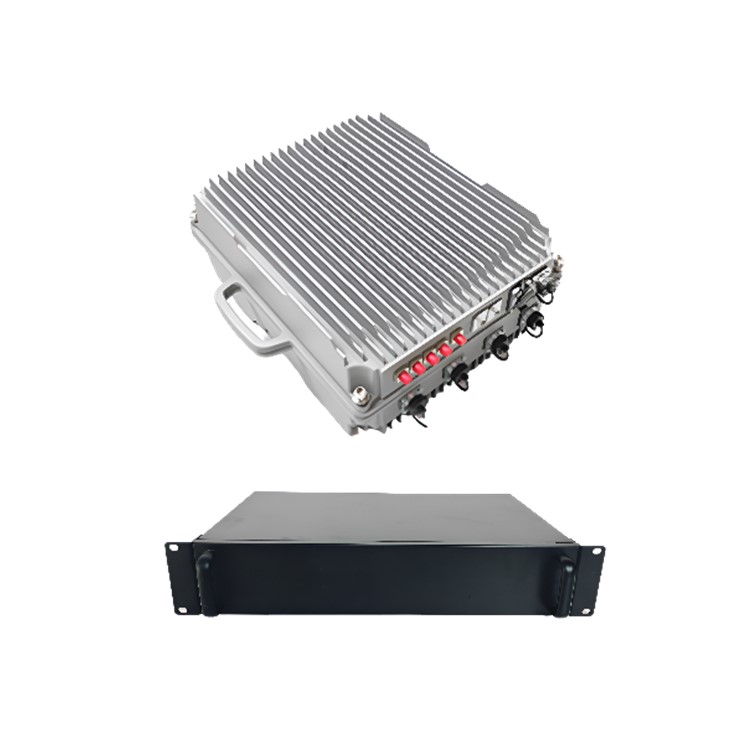

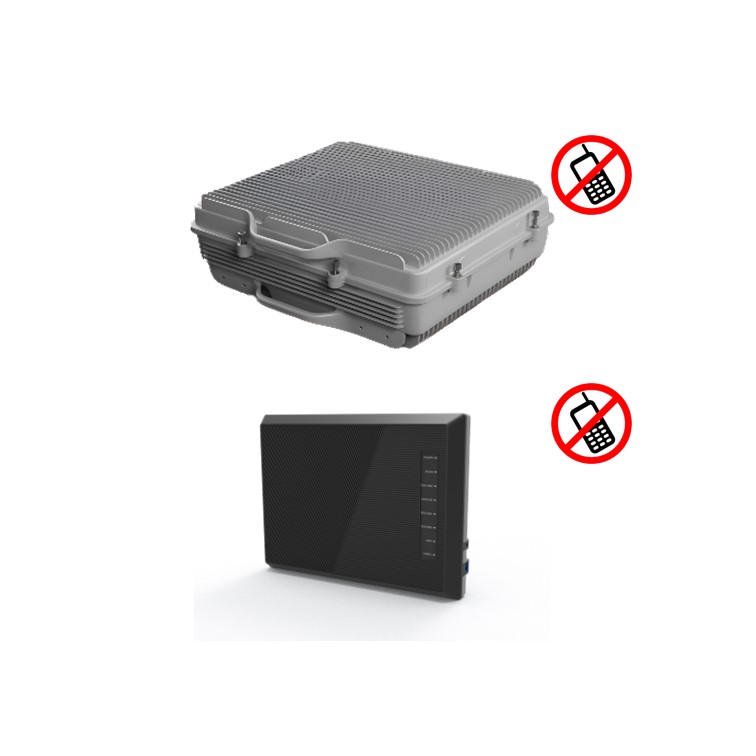

Существуют два типа волоконно-оптических блоков-удлинителей, предназначенных для использования в помещениях и на улице. Кроме того, доступны две разновидности волоконно-оптических удалённых радиоблоков. Первая — распределённый радиоблок, требующий подключения внешних антенн для обеспечения зоны подавления. Вторая — универсальный («всё-в-одном») радиоблок с встроенными антеннами.

Архитектура сети

Преимущества

Масштабируемая сетевая архитектура для разных сценариев

Система масштабируется за счёт регулирования числа блоков-удлинителей, удалённых радиоблоков и распределённых антенных систем, что позволяет адаптировать её к различным зонам подавления.

Точная заглушка

Точная заглушка достигается за счёт распределённых глушителей и антенн, а также возможности индивидуальной регулировки мощности радиоканала для каждого канала.

Упрощённая кабельная разводка благодаря волоконно-оптическим соединениям

Применение волоконно-оптики между блоками-удлинителями и удалёнными радиоблоками обеспечивает лёгкое масштабирование и снижает сложность кабельной системы.

Централизованный мониторинг и управление

Все устройства — включая блок доступа, блоки-удлинители и удалённые радиоблоки — могут централизованно контролироваться и управляться через OMS (система управления и мониторинга).
